直联式自吸泵|直联式自吸离心泵产品概述:
    zxl直联式自吸泵系本公司根据国内外有关技术资料经消化、吸收、改进后研制而成的一种结构新颖的产品属国内*。各项技术性能指标居国内，达到先进水平，具有广阔的应用市场和发展前景。
直联式自吸泵|直联式自吸离心泵产品特点:
1、结构紧凑。该系列泵为卧式结构、机泵一体、外型美观、占地面积少，与普通自吸泵比较，占地面积减少30％。如采用ip54户外电机则无需泵房，可置于户外使用。
2、运行平稳、噪音低、组件同心度高。电机和泵直联，简化了中间结构，增加了运行的平稳性，叶轮具有*的动静平衡，运行时无振动，低嗓音、延长了轴承的使用寿命，改善了使用环境。
3、轴封采用优质机械密封，动、静环由硬质合金与碳化钨制成，耐磨损、无泄漏、使用寿命长。
4、采用先进水力模型、具有效率高、性能好等特点。
5、安装使用维扩方便。吐出管路不需要装止回阀，吸入管路不需要安装底阀，因此简化了管路系统，又改善了劳动条件。
6、结构*、自吸性能好，工作前只需保证泵体内储有定量引液即可。
用途
1、zxl直联式自吸泵适用于工业和城市给排水，环保、建筑、消防、化工，制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗，设备冷却等。使用介质温度不超过80℃，粘度≤100厘珀、类似于水的液体。
工作条件
1、周围环境温度≤40℃，海拨高度≤1000m，相对湿度≤95％，介质温度≤80℃，如有特别要求可达200℃。
2、自吸高度不能超过规定值5～6.5米，吸入管长度≤10米。

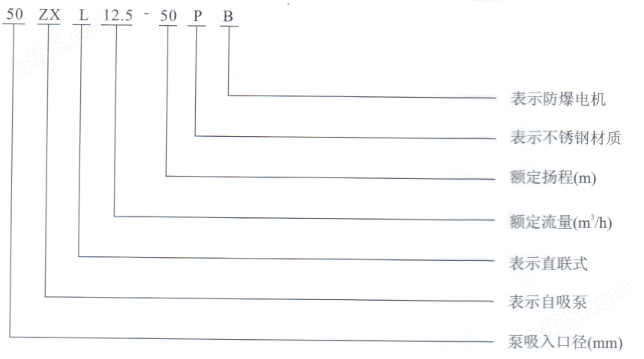

直联式自吸泵|直联式自吸离心泵型号意义：

结构工作原理：
  zxl直联式自吸泵采用轴向回液的泵体结构。泵体由吸人室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸入室所存的液体及吸人管路中的空气一起吸人，并在叶轮内得以*混合，在离心力的作用下，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸人管路中吸入的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘……。随着这个过程周而复始地进行下去，吸入管路中的空气不断减少，直到吸尽气体，完成自吸过程，泵便投入正常作业。因为该泵具有这种*的排气能力，所以此种泵能输送含有气体的液体，无需安装底阀。

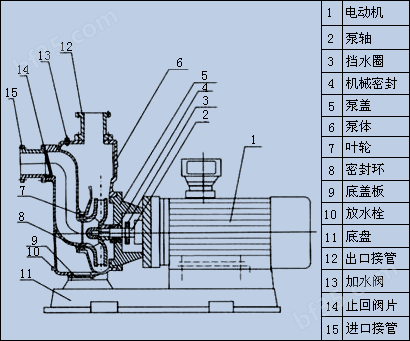

zxl直联式自吸泵结构说明：
1、电动机：直接与水泵联接传送动力，采用电机。
2、泵轴：与电机同轴。为电机加长轴，确保了轴的同心，使泵运行平稳、无噪音和振动现象，采用镀铬处理，增强了使用寿命。
3、挡水圈：防止因密封漏水而使电机进水。
4、机械密封：采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温、高压机械密封，运行寿命长，不渗漏、对轴无磨损，不积水垢，保证工作环境的整洁。
5、泵盖：连接泵体和电机。
6、泵体：压出室和吸人室及气液分离室采用优秀水力模型设计而成，既美观又高效，设有安装底脚便于安装和运行稳固。
7、叶轮：采用先进的水力模型设计而成，具有高效率，可靠性好等特点。
8、密封环：水泵叶轮与泵体接合处起密封作用。
9、底盖板：当泵体内有沉垢淤积时，可打开底盖板清除污垢。
10、放水栓：当泵长期不用时，可以打开放水栓放干储液。
11、底盘：连接整泵便于安装，也可安装隔振器。
12、出口接管：连接出水管道
13、加水阀：当泵内腔储液不足时可打开阀门加水。
14、止回阀片：当泵停止工作时可阻止管道里的水回流。
15、进口接管：连接进口管道。
zxl直联式自吸泵|直联式自吸离心泵性能参数表：
