qdlf不锈钢多级离心泵,qdlf轻型不锈钢多级离心泵-尊龙凯时人生就博官网登录

更新时间： 2024-07-02
产品型号：
简单描述
q轻型不锈钢多级离心泵适用于液体传输,冷热清洁水、软化水的循环和增压。轻型多级泵不锈钢型亦适用于微碱水、矿物质水、蒸馏水、游泳池水及其它含氯化物液体,但液体允许温度需要降低。

在线询价联系尊龙凯时官方入口

详细介绍

【qdl/qdlf轻型不锈钢多级离心泵】产品简介：
qdlf立式不锈钢多级离心泵是根据本公司isg型立式离心泵及dl型立式多级离心泵的优点而设计的。在结构上采用了立式、分段形式，泵的吸入口与排出口设计在下方成一字形，并采用了*水力模型。泵的轴向力采用水力平衡方法解决，残余轴向力由一个球轴承承受，因而运转平稳、低噪音、占地面积小、装修方便。立式不锈钢多级离心泵外筒体用不锈钢制造，外型美观，特别适合于高层建筑多台泵并联使用，以减少单泵机组配带功率，简化电控设备。适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防、生活供水以及空调机组循环、冷却水输送等。

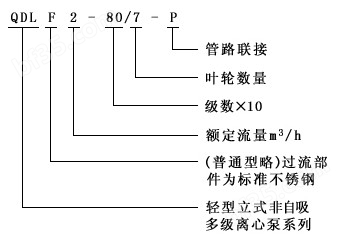

【qdl/qdlf轻型不锈钢多级离心泵】型号意义：

【轻型不锈钢多级离心泵】产品特点：
1、采用优良的水力模型和先进的制造工艺，大大提高泵的性能及使用寿命。
2、由于轴封采用材料为硬质合金及氟橡胶的机械密封，可提高泵运行的可靠性及输送介质的温度。
3、泵的过流部分采用不锈钢板冲压焊接而成，使得泵可适用于轻度腐蚀性介质。
4、整体结构紧凑、体积小、重量轻、噪声低、节能*，检修方便。
5、泵的进水口与出水口位于泵座同一水平线上，可直接用于管路当中。
6、采用标准电机，用户可方便地根据需要配备电机。
7、可根据用户需要配备智能保护器，对泵干转、缺相、过载等进行有效保护。
【qdlf系列轻型不锈钢多级离心泵】使用条件：
1、介质温度：-15℃~ 120℃。
2、 zui大环境温度： 40℃。
3、 zui大环境压力：10bar。
4、 zui大进口压力受zui大环境压力限制。
5、当输送介质的密度或粘度大于水，需考虑配用较大功率的电机。
【qdlf系列轻型不锈钢立式多级离心泵】输送介质：
1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。
2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。
3、立式不锈钢多级离心泵泵主要材料为不锈钢，可应用于抽送轻度腐蚀性介质。
【qdlf系列轻型不锈钢立式多级离心泵】电机选用：
电机为全封闭、风冷式二极标准电机
防护等级：ip55
绝缘等级：f
标准电压(50hz)：单相 220v，三相 220v/380v
【qdlf系列轻型不锈钢立式多级离心泵】产品用途：
供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。
水处理：超滤系统、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。
灌溉：农田灌溉、喷灌、滴灌。

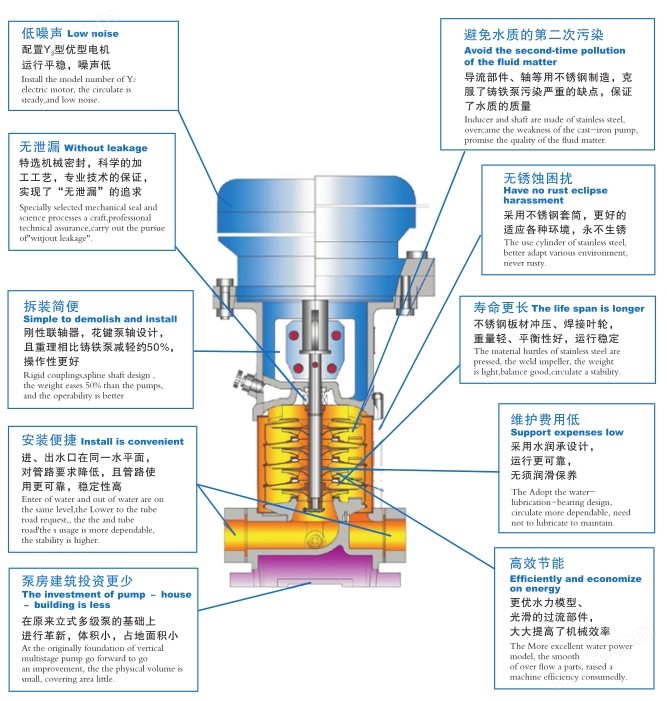

轻型不锈钢多级离心泵结构图：

qdlf轻型多级离心泵性能参数表：

型号	配用电机	q （m3/h）	1	1.2	1.6	2	2.4	2.8	3.2	3.5	b1	b2	b1 b2	d1	d2	重量（kg）
qdlf2-20	0.37	h （m）	18	17	16	15	13	12	10	8	245	215	460	145	118	19
qdlf2-30	0.37		27	26	24	22	20	18	15	12	263	215	478	145	118	19
qdlf2-40	0.55		36	35	33	30	26	24	20	16	281	215	496	145	118	20
qdlf2-50	0.55		45	43	40	37	33	30	24	20	299	215	514	145	118	20
qdlf2-60	0.75		53	52	50	45	40	36	30	24	322	257	579	175	134	25
qdlf2-70	0.75		63	61	57	52	47	41	35	28	340	257	597	175	134	25
qdlf2-90	1.1		80	78	73	67	61	54	45	37	376	257	633	175	134	30
qdlf2-110	1.1		98	95	89	82	73	64	54	44	412	257	669	175	134	30
qdlf2-130	1.5		116	114	106	98	89	78	65	52	465	265	730	195	140	35
qdlf2-150	1.5		134	130	123	112	100	90	73	60	501	265	766	195	140	35
qdlf2-180	2.2		161	157	148	136	121	108	91	76	555	290	845	195	140	40
qdlf2-220	2.2		197	192	180	165	148	130	110	90	627	290	917	195	140	45
qdlf2-260	3		232	228	214	198	179	158	130	110	702	325	1027	215	160	50

型号	配用电机（kw）	q （m3/h）	1.5	2	3	4	5	6	7	8	b1	b2	b1 b2	d1	d2	重量（kg）
qdlf4-20	0.37	h （m）	19	18	17	15	13	10	8	6	263	215	478	145	118	19
qdlf4-30	0.55		28	27	26	24	20	18	13	10	290	215	505	145	118	20
qdlf4-40	0.75		38	36	34	32	27	24	19	13	321	257	578	175	134	20
qdlf4-50	1.1		47	45	43	40	34	31	23	17	348	257	605	175	134	25
qdlf4-60	1.1		56	54	52	48	41	37	28	20	375	257	632	175	134	25
qdlf4-70	1.5		66	63	61	56	48	43	33	24	419	265	648	195	140	30
qdlf4-80	1.5		74	72	70	64	55	50	38	27	446	265	711	195	140	30
qdlf4-100	2.2		96	90	87	81	71	62	48	34	500	290	790	195	140	30
qdlf4-120	2.2		114	108	104	95	85	75	58	41	554	290	844	195	140	35
qdlf4-140	3		136	126	122	112	101	89	68	48	611	325	936	215	160	35
qdlf4-160	3		152	144	140	129	115	101	78	55	665	325	990	215	160	40
qdlf4-190	4		183	171	168	153	137	122	93	67	746	340	1086	240	178	45
qdlf4-220	4		211	200	192	178	160	138	108	79	827	340	1167	240	178	50

型号	配用电机（kw）	q （m3/h）	5	6	7	8	9	10	11	12	b1	b2	b1 b2	d1	d2	重量（kg）
qdlf8-20	0.75	h （m）	21	20	19	18	17	16	15	14	371	257	628	175	134	25
qdlf8-30	1.1		31	30	29	27	26	24	23	20	401	257	658	175	134	30
qdlf8-40	1.5		41	40	39	36	35	32	30	27	436	265	701	195	140	30
qdlf8-50	2.2		52	50	48	45	44	41	37	34	466	290	756	195	140	40
qdlf8-60	2.2		62	60	58	54	53	49	45	41	496	290	786	195	140	40
qdlf8-80	3		83	80	78	73	70	65	60	54	561	325	886	215	160	45
qdlf8-100	4		104	100	97	92	88	80	75	68	621	340	961	240	178	55
qdlf8-120	4		125	120	116	111	105	97	90	81	681	340	1021	240	178	55
qdlf8-140	5.5		146	140	136	130	123	113	105	95	776	403	1179	275	206	80
qdlf8-160	5.5		166	160	155	148	140	130	120	108	836	403	1239	275	206	80
qdlf8-180	7.5		187	180	175	167	158	146	135	122	896	403	1299	275	206	90
qdlf8-200	7.5		208	200	194	186	175	162	150	135	956	403	1359	275	206	90

型号	配用电机（kw）	q （m3/h）	8	10	12	14	16	18	20	22	b1	b2	b1 b2	d1	d2	重量（kg）
qdlf16-20	2.2	h （m）	28	27	26	25	22	21	19	17	406	290	696	195	140	40
qdlf16-30	3		42	41	39	37	34	32	29	26	456	325	781	215	160	50
qdlf16-40	4		56	54	52	50	46	44	38	34	501	340	841	240	178	55
qdlf16-50	5.5		69	68	65	62	58	54	48	43	581	403	984	275	206	70
qdlf16-60	5.5		83	81	78	75	70	64	58	52	626	403	1029	275	206	75
qdlf16-70	7.5		97	95	92	87	82	75	68	61	671	403	1074	275	206	80
qdlf16-80	7.5		111	108	105	100	94	86	77	70	716	403	1119	275	206	80
qdlf16-100	11		139	136	131	125	118	108	97	87	836	505	1341	330	255	140
qdlf16-120	11		167	163	157	150	141	129	116	105	926	505	1431	330	255	145
qdlf16-140	15		194	190	184	175	166	151	136	122	1016	505	1521	330	255	160
qdlf16-160	15		222	217	210	200	189	173	155	140	1106	505	1611	330	255	165

【qdlf系列不锈钢立式多级离心泵】的安装：
1、轻型离心泵应于地面呈垂直安装，。安装时要保证有充足冷空气进入电动机冷却风扇。泵底箭头表示通过泵的灌流方向。
2、为使泵可能产生的噪声减至zui小，在泵的二侧及基础与泵体之间安装抗振固定件。对接法兰、衬垫、螺栓、pje联营器是作为辅件提供的，必须单独订购。倘有必要，须对泵进行清洁、修理或更换时，应在泵的两侧安装隔离阀，以防止系统排水。多级离心泵安装管道要避免空气堵塞，尤其在泵的吸入侧更应注意。管子应该这样安装，即温度变化所引起的任何拉伸都不会影响到泵。如果泵安装在长管子上，在示的前面和后面都应适当地支撑。
3、如多级离心泵有被石子、树叶、小支条等堵塞的危险，那就要采取措施来防止此类事情发生。在吸管部位安装滤网即可。
4、在某些安装情况下，排水管已经呈水平安装，或由泵向下倾斜着，那么泵内的水就会或必然是隔一些时候流掉，泵应受保护不使叶轮空动转。在泵的近旁装上一节装有真空阀的坏管，就可避免这种情况。环管的zui高点至少应与泵的电动机的连接盘齐平。这样排水管就能单独地从泵内排水，反之亦然。
5、排水阀关闭时，是禁止泵运转的，因为这会引起泵内温度/蒸气形成的提高，从而导致泵损坏。如有在排水间关闭时，泵的运转有任何危险的话，用一只旁通或放水管接到出口，这样，应保证有zui小量的液体流过泵。放水管，例如，可与水箱连接。
6、qdl、qdlf轻型离心泵的zui小量。
