qbk型气动隔膜泵是我公司开发的第三代气动隔膜泵，具有使用寿命长，不会停顿等优点，它既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
1、qbk气动隔膜泵不需灌引水。吸程高达5m，扬程达70m，出口压力≥6bar。
2、qbk气动隔膜泵流动宽敞，通过性能好，允许通过zui大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微；
3、qbk气动隔膜泵扬程、流量可通过气阀开度实现无级调节(气压调节在1-7 bar之间)；
4、该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工作介质*隔开，所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全；
5、qbk气动隔膜泵不*电，在易燃、易爆场所使用安全可靠；
6、qbk气动隔膜泵可以浸没在介质中工作；
7、qbk气动隔膜泵使用方便、工作可靠、开停只需简单地打开和关闭气体阀门。即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏，一旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；
8、结构简单、易损件少，该泵结构简单，安装，维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；
9、可输送较粘的液体(粘度在1万厘泊以下)；

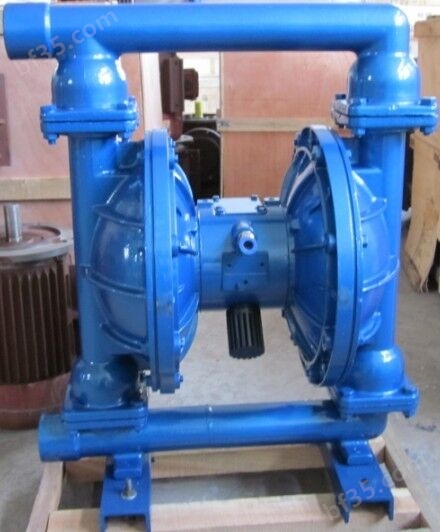

qbk气动隔膜泵实物图：

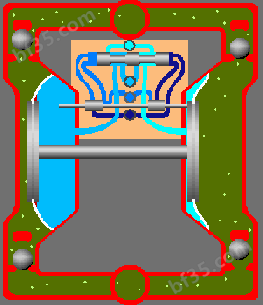

qbk型气动隔膜泵结构图：

qbk型气动隔膜泵特点：
1、由于用空气作动力，所以流量随背压（出口阻力）的变化而自动调整，适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的，如果用于粘度稍高的流体，则需要配套减速机或变频调速器，成本就大大的提高了，对于齿轮泵也是同样如此。
2、在有危害性、腐蚀性的物料处理中，气动隔膜泵可将物料与外界*隔开。
3、气动隔膜泵在工地恶劣的地方，如建筑工地、工矿的废水排放、由于污水中的杂质多且成分复杂，管路易于堵塞，这样对电泵就形成负荷过高的情况，电机发热易损。气动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至通畅。
 4、另外气动隔膜泵体积小易于移动，不需要地基，占地面极小，安装简便经济。可作为移动式物料输送泵。
 5、或是一些试验中保证没有杂质污染原料。
 6、气动隔膜泵在易燃易爆的环境中用气动泵可靠且成本低，如燃料的输送，因为：*、接地后不可能产生火花；第二、工作中无热量产生，机器不会过热；第三、流体不会过热因为气动隔膜泵对流体的搅动zui小。
 7、可用于输送化学性质比较不稳定的流体，如：感光材料、絮凝液等。这是因为气动隔膜泵的剪切力低，对材料的物理影响小。

qbk型气动隔膜泵工作原理：

在隔膜泵的两个对称工作腔中，个装有一块有弹性的隔膜，连杆将两块隔膜结成一体，压缩空气从泵的进气接头进入气阀室后，推动两个b工作腔的隔膜，驱动连杆联结的隔膜同步运动。与此同时，另一工作腔内的气体则其隔膜的背面排出泵外。当活塞达到行程重点，阀机构则自动的将压缩空气引入另一工作腔，推动隔膜泵朝反向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置两个股单向球阀，隔膜的往复运动，造成工作腔内容积的改变，怕是两个单向球阀交替的开启和关闭，从而使液体连续的吸入和排出。
qbk系列气动隔膜泵与其他隔膜泵zui明显的不同在于配气阀结构。qbk气动隔膜泵气阀结构取消了传统的“o"形环和柱形阀结构的配气阀。采用三相先导式，消除了阀死点和泵停机现象。提供了正确可靠的换向信号来避免停机和更快换向是泵具有更大的流量，提供了输送性能是脉冲更小，流动更稳。
qbk气动隔膜泵设计简单、高可靠地空气换向发，能保证不停机而发生安规的停车费用，所有空气阀部件可在不拆开流动部分的情况下惊醒更换。铝质部件经特殊处理能换低于不洁空气造成腐蚀换向阀中塑料材质的滑块坚固耐。

qbk型气动隔膜泵产品用途：
    1、隔膜泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
    2、气动隔膜泵吸油漆、树胶、颜料。
    3、粘合剂和胶水、全部种类可用泵吸取。
    4、各种瓦、瓷、砖器及陶器釉浆。
    5、油井钻好后，用泵吸沉积物及灌浆。
    6、气动隔膜泵泵吸各种乳剂和填料。
    7、泵吸各种污水。
    8、用泵为油轮，驳船清仓吸取仓内污水。
    9、啤酒花及发酵粉稀浆、糖浆、糖密。
    10、气动隔膜泵吸矿井、坑道、隧道、选矿、矿渣中的积水。气动隔膜泵吸水泥灌浆及灰浆。
    11、各种橡胶浆。
    12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
    13、各种剧毒、易燃、易挥发液体。
    14、各种强酸、强碱、强腐蚀液体。
    15、各种高温液体zui高可耐150℃。
    16、作为各种固液体分离设备的前级送压装置。

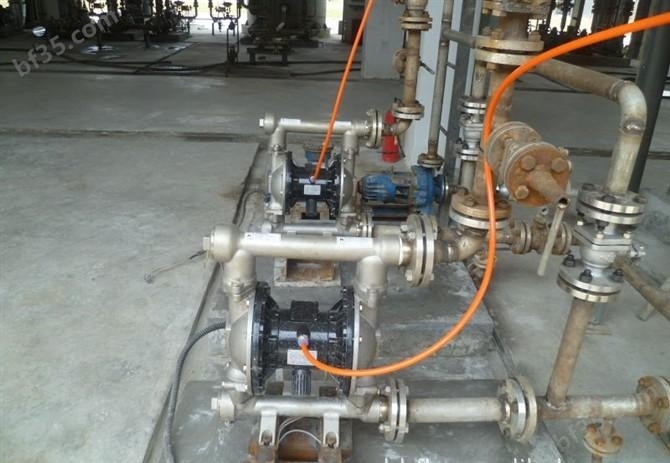

qbk气动隔膜泵应用案例：

qbk不锈钢气动隔膜泵技术选型：

qbk气动隔膜泵优点汇聚：

qbk第三代气动隔膜泵，具有使用寿命长，不会停顿等优点，它既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。该隔膜泵具有结构美观，良好的物理抗性，经久耐用等特点，对于各种腐蚀性液体、带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓底油回收、临时倒罐等液体均能予以抽光吸尽，尤其可以解决叶片式泵的跑、冒、滴、漏及不允许空转等问题，该隔膜泵可利用普通干净的工业气或仪表气，在0.1公斤的低压下启动，在正常输送状况下节约用气量30%以上，是新一代的节能性泵种，具有良好的市场前景。
