产品概述
qby不锈钢耐腐蚀气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。隔膜泵其性能参数与联邦德国的wlldenpvmps、美国的mari0wpumps相近。

主要特点

1、工程塑料隔膜泵不需灌引水，吸程高达7m，扬程达50m，出口压力≥6kgf/cm2。
 2、工程塑料隔膜泵流动宽敞，通过性能好，允许通过zui大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微。
 3、工程塑料隔膜泵扬程、流量可通过气阀开度实现无级调节（气压调节在1-7kgf/cm2之间）。

 4、该气动隔膜泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工作介质*隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全。
 5、工程塑料隔膜泵不*电，在易燃、易爆场所使用安全可靠。
 6、工程塑料隔膜泵可以浸没在介质中工作。
 7、工程塑料隔膜泵作用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，不旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又有自动启动运行。
 8、工程塑料隔膜泵结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。
 9、工程塑料隔膜泵可输送较粘的液体（粘度在1万厘泊以下）。
 10、工程塑料隔膜泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。

气动泵材质说明
不锈钢耐腐蚀气动隔膜泵体材质牌号有：201不锈钢，304不锈钢，316不锈钢3种可选；
中间体材质为铝合金，内置配气阀设计（默认）；
膜片材质有：四氟膜片（特氟龙），f46膜片可选。

产品用途
1，泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2，泵吸油漆、树胶、颜料。
3，粘合剂和胶水、全部种类可用泵吸取。
4，泵吸各种乳剂和填料。
5，泵吸各种化学污水。
6，用泵为油轮，驳船清仓吸取仓内污水。
7，啤酒花及发酵粉稀浆、糖浆、糖密。
8，不锈钢耐腐蚀气动隔膜泵吸水泥灌浆及灰浆。
9，各种橡胶浆。 ⑿各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
10，各种易燃、易挥发液体。
11，各种强酸、强碱、强腐蚀液体。
12，各种高温液体zui高可耐100℃。
13，作为各种固液分离设备的前级送压装置。

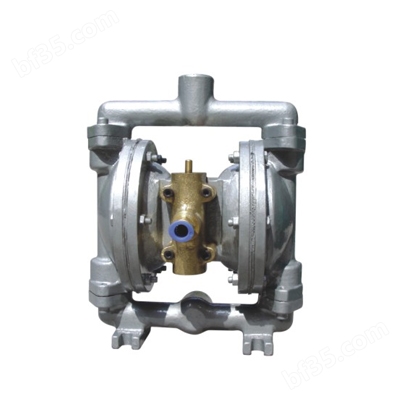

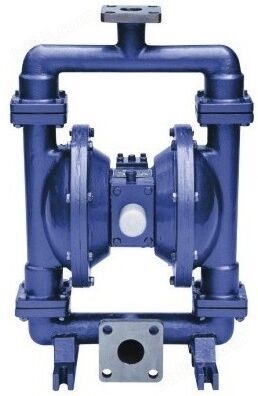

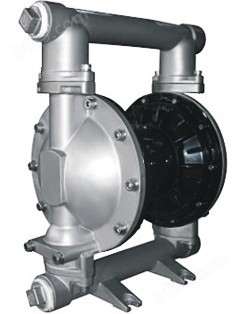

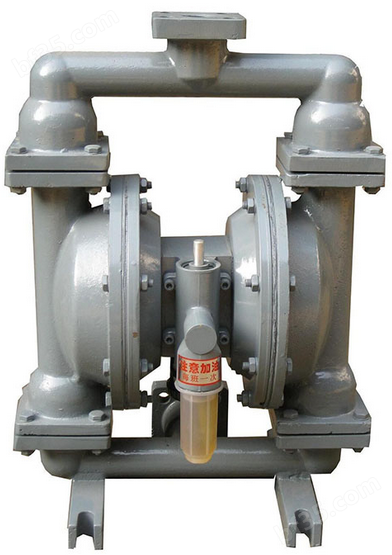

实物图

工作原理

   在上海不锈钢气动隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜片，联杆将两块隔膜结成一体，压缩空气从泵的进气接头进入配气阀后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

技术选型

隔膜材质说明
1，丁晴橡胶
橡胶隔膜以天然橡胶模压而成，橡胶内加入人造添加剂以提高隔膜的抗化学性和弯曲性能。在压模橡胶隔膜时，橡胶内安置了一种尼龙编织网以分散应力从而强化隔膜，是一款廉价隔膜。
2，聚四氟乙烯 (特氟隆 teflon)
特氟隆是一种被认为化学稳定性的人工合成材料，化学型号好。特氟隆隔膜带加强肋来控制隔膜的弯曲形状从而延长其寿命。利用这种特氟隆隔膜的革新提高了费用效能， 同时极大地扩展隔膜泵的应用范围。特氟隆不是弹性物质，没有弹性，因此有一个支撑隔膜来提供支撑和延长寿命。
3，f46膜片
f46膜片是在聚四氟乙烯膜片基础上合成的一款新型膜片材质，化学性能稳定。和四氟乙烯膜片相比，其柔韧性更好，耐磨性能更强，使用寿命更长久，是主推的膜片型号。使用f46膜片，用户膜片更换率大大降低。

使用使用操作注意事项
 1)气动隔膜泵开停车负荷操作
气动隔膜泵是由变频电机驱动,若开停车负荷过大或过小、为尽量避免以上情况的出现,硬性规定开停车负荷都控制在30 %左右,并在仪表中设置使增减负荷都必须在一段时间内才能完成,有效的从工艺上做到了对变频器的维护。
2）气动隔膜泵仪表空气及润滑油压力系统操作
气动隔膜泵的仪表空气和润滑油压力都与主电机设有联锁,推进液的注油、排油阀为气闭阀,要始终维持一定的空气压力,两阀的zui小动作压力不低于0.4mpa ,所以仪表空气压力一般维持在015mpa以上,即使停泵后也不停仪表空气,以免推进液腔内的液体不够或过量,供给阀门的空气是经过过滤、油雾化的。
气动隔膜泵在运行中,润滑油压力应不低于压力联锁值(0115mpa) ,且润滑油出口过滤器压差不能太大,润滑油流量窥镜内的钢球应处于上限位置,调节此流量时调节幅度不能太大,以免瞬间流量过大使压力下降太快引起联锁跳车。
通过以上工艺改进及对操作要点的熟练掌握,使气动隔膜泵运行时始终有一个稳定的工艺环境,运行一年多来,仅有一次因电气原因跳车,做到了长周期、安全高效运行。
