iswb型卧式防爆离心油泵吸收国内外同类产品先进技术的基础上，采用国内通用离心泵之性能参数，自行研制开发的新一代节能、环保卧式离心油泵。该系列泵性能优、可靠性高、寿命长、结构合理、外形美观。供输送汽油、煤油、柴油等油类产品或易燃、易爆液体，被输送介质温度为-20～ 120℃。

在线询价联系尊龙凯时官方入口

详细介绍

iswb型卧式防爆离心油泵特点
运行平稳：泵轴的同心度及叶轮优异的动静平衡，保证平稳运行，*振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音的轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用*品质配套，整机*工作时间大大提高。
维修方便：更换密封、轴承、简易方便。
占地更省：出口可向左、向右、向上三个方向，便管道布置安装，节省空间。

卧式防爆离心油泵使用范围
1、isw卧式清水泵，供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度t≤80℃。
2 、iswr卧式热水泵广泛适用于：冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，iswr型使用温度t≤120℃。
3、iswh卧式化工泵，供输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～ 120℃。
4、iswb卧式管道油泵，供输送汽油、煤油、柴油等油类产品或易燃、易爆液体，被输送介质温度为-20～ 120℃。

iswb型卧式防爆离心油泵工作条件
1、吸入压力≤1.0mpa，或泵系统zui高工作压力≤1.6mpa,即泵吸入口压力泵扬程≤ 1.6mpa、泵静压试验压力为2.5mpa,订货时请注明系统工作压力。泵系统工作压力大于 1.6mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm.
注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨式机械密封。
不锈钢卧式离心油泵结构图

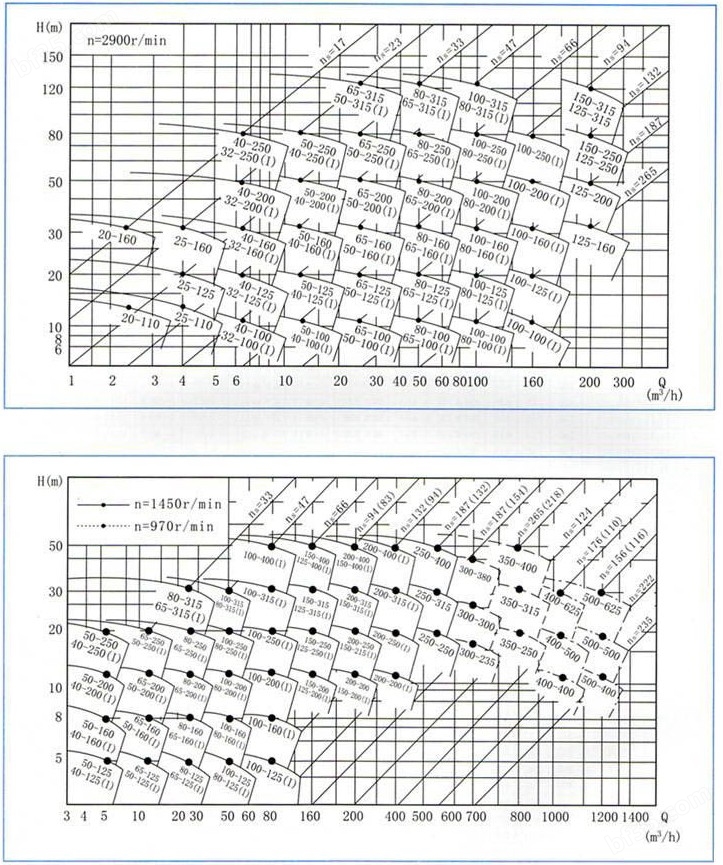

iswb型卧式防爆离心油泵性能参数

离心油泵型号	流量		扬程（m）	效率（%）	转速（r/min）	电机功率（kw）	汽蚀佘量（m）
离心油泵型号	（m 3 /h）	（l/s）	扬程（m）	效率（%）	转速（r/min）	电机功率（kw）	汽蚀佘量（m）
iswb15-80	1.5	0.42	8	34	2800	0.18	2.3
iswb20-110	2.5	0.69	15	34	2800	0.37	2.3
iswb20-160	2.5	0.69	32	25	2900	0.75	2.3
iswb25-110	4	1.11	15	42	2900	0.55	2.3
iswb25-125	4	1.11	20	36	2900	0.75	2.3
iswb25-125a	3.6	1.0	16	35	2900	0.55	2.3
iswb25-160	4	1.11	32	32	2900	1.5	2.3
iswb25-160a	3.7	1.03	28	31	2900	1.1	2.3
iswb32-125	5	1.39	20	44	2900	0.75	2.3
iswb32-125a	4.5	1.25	16	43	2900	0.5	2.3
iswb40-100	6.3	1.75	12.5	54	2900	0.55	2.3
iswb40-100a	5.6	1.56	10	52	2900	0.37	2.3
iswb40-125	6.3	1.75	20	46	2900	1.1	2.3
iswb40-125a	5.6	1.56	16	45	2900	0.75	2.3
iswb40-160	6.3	1.75	32	40	2900	2.2	2.3
iswb40-160a	5.9	1.64	28	39	2900	1.5	2.3
iswb40-160b	5.5	1.53	24	38	2900	1.1	2.3
iswb40-200	6.3	1.75	50	33	2900	4.0	2.3
iswb40-200a	5.9	1.64	44	31	2900	3.0	2.3
iswb40-200b	5.3	1.47	36	29	2900	2.2	2.3
iswb40-250	6.3	1.75	80	28	2900	7.5	2.3
iswb40-250a	5.9	1.64	70	28	2900	5.5	2.3
iswb40-250b	5.5	1.53	60	27	2900	4.0	2.3
iswb40-100（i）	12.5	3.47	12.5	62	2900	1.1	2.3
iswb40-100（i）a	11	3.05	10	60	2900	0.75	2.3
iswb40-125（i）	12.5	3.47	20	58	2900	1.5	2.3
iswb40-125（i）a	11	3.05	16	57	2900	1.1	2.3
iswb40-160（i）	12.5	3.47	32	52	2900	3.0	2.3
iswb40-160（i）a	11.7	3.25	28	51	2900	2.2	2.3
iswb40-160（i）b	10.4	2.89	22	50	2900	1.5	2.3
iswb40-200（i）	12.5	3.47	50	46	2800	5.5	2.3
iswb40-200（i）a	11.7	3.25	44	45	2900	4.0	2.3
iswb40-200（i）b	10.6	2.94	36	44	2900	3	2.3
iswb40-250（i）	12.5	3.47	80	38	2900	11	2.3
iswb40-250（i）a	11.6	3.22	70	38	2900	7.5	2.3
iswb40-250（i）b	10.8	3.0	60	37	2900	7.5	2.3
iswb40-250（i）c	10.0	2.78	52	36	2900	5.5	2.3
iswb50-100	12.5	3.47	12.5	62	2900	1.1	2.3
iswb50-100a	11	3.05	10	60	2900	0.75	2.3
iswb50-125	12.5	3.47	20	58	2900	1.5	2.3
iswb50-125a	11	3.05	16	57	2900	1.1	2.3
iswb50-160	12.5	3.47	32	52	2900	3.0	2.3
iswb50-160a	11.7	3.25	28	51	2900	2.2	2.3
iswb50-160b	10.4	2.89	22	50	2900	1.5	2.3
iswb50-200	12.5	3.47	50	46	2900	5.5	2.3
iswb50-200a	11.7	3.25	44	45	2900	4.0	2.3
iswb50-200b	10.6	2.94	36	44	2900	3	2.3
iswb50-250	12.5	3.47	80	38	2900	11	2.3
iswb50-250a	11.6	3.22	70	38	2900	7.5	2.3
iswb50-250b	10.8	3.0	60	37	2900	7.5	2.3
iswb50-250c	10.0	2.78	52	36	2900	5.5	2.3
iswb50-100（i）	25	6.94	12.5	69	2900	1.5	2.5
iswb50-100（i）a	22.3	6.19	10	67	2900	1.1	2.5
iswb50-125（i）	25	6.94	20	68	2900	3.0	2.5
iswb50-125（i）a	22.3	6.19	16	66	2900	2.2	2.5
iswb50-160（i）	25	6.94	32	63	2900	4.0	2.5
iswb50-160（i）a	23.4	6.5	28	62	2900	4.0	2.5
iswb50-160（i）b	21.6	6.0	24	58	2900	3.0	2.5
iswb50-200（i）	25	6.94	50	58	2900	7.5	2.5
iswb50-200（i）a	23.5	6.53	44	57	2900	7.5	2.5
iswb50-200（i）b	21.8	6.06	38	55	2900	5.5	2.5
iswb50-250（i）	25	6.94	80	50	2900	15	2.5
iswb50-250（i）a	23.4	6.5	70	50	2900	11	2.5
iswb50-250（i）b	21.6	6.0	60	49	2900	11	2.5
iswb50-315（i）	25	6.94	125	40	2900	30	2.5
iswb50-315（i）a	23.7	6.58	113	40	2900	22	2.5
iswb50-315（i）b	22.5	6.25	101	39	2900	18.5	2.5
iswb50-315（i）c	20.6	5.72	85	38	2900	15	2.5

离心油泵型号	流量		扬程（m）	效率（%）	转速（r/min）	电机功率（kw）	汽蚀佘量（m）
离心油泵型号	（m 3 /h）	（l/s）	扬程（m）	效率（%）	转速（r/min）	电机功率（kw）	汽蚀佘量（m）
iswb65-100	25	6.94	12.5	69	2900	1.5	2.5
iswb65-100a	22.3	6.19	10	67	2900	1.1	2.5
iswb65-125	25	6.94	20	68	2900	3.0	2.5
iswhb65-125a	22.3	6.19	16	66	2900	2.2	2.5
iswb65-160	25	6.94	32	63	2900	4.0	2.5
iswb65-160a	23.4	6.5	28	62	2900	4.0	2.5
iswb65-160b	21.6	6.0	24	58	2900	3.0	2.5
iswb65-200	25	6.94	50	58	2900	7.5	2.5
iswb65-200a	23.5	6.53	44	57	2900	7.5	2.5
iswb65-200b	21.8	6.06	38	55	2900	5.5	2.5
iswb65-250	25	6.94	80	50	2900	15	2.5
iswb65-250a	23.4	6.5	70	50	2900	11	2.5
iswb65-250b	21.6	6.0	60	49	2900	11	2.5
iswb65-315	25	6.94	125	40	2900	30	2.5
iswb65-315a	23.7	6.58	113	40	2900	22	2.5
iswb65-315b	22.5	6.25	101	39	2900	18.5	2.5
iswb65-315c	20.6	5.72	85	38	2900	15	2.5
iswb65-100（i）	50	13.9	12.5	73	2900	3.0	3.0
iswb65-100（i）a	44.7	12.4	10	72	2900	2.2	3.0
iswb65-125（i）	50	13.9	20	72.5	2900	5.5	3.0
iswb65-125（i）a	45	12.5	16	71	2900	4.0	3.0
iswb65-160（i）	50	13.9	32	71	2900	7.5	3.0
iswb65-160（i）a	46.7	13.0	28	70	2900	7.5	3.0
iswb65-160（i）b	43.3	12.0	24	69	2900	5.5	3.0
iswb65-200（i）	50	13.9	50	67	2900	15	3.0
iswb65-200（i）a	47	13.1	44	66	2900	11	3.0
iswb65-200（i）b	43.5	12.1	38	65	2900	7.5	3.0
iswb65-250（i）	50	13.9	80	59	2900	22	3.0
iswb65-250（i）a	46.7	13.0	70	59	2900	18.5	3.0
iswb65-250（i）b	43.3	12.0	60	58	2900	15	3.0
iswb65-315（i）	50	13.9	125	54	2900	37	3.0
iswb65-315（i）a	46.5	12.9	110	54	2900	30	3.0
iswb65-315（i）b	44.5	12.4	100	53	2900	30	3.0
iswb65-315（i）c	41	11.4	85	51	2900	22	3.0
iswb80-100	50	13.9	12.5	73	2900	3.0	3.0
iswb80-100a	44.7	12.5	10	72	2900	2.2	3.0
iswb80-125	50	13.9	20	72.5	2900	5.5	3.0
iswb80-125a	45	12.5	16	71	2900	4.0	3.0
iswb80-160	50	13.9	32	71	2900	7.5	3.0
iswb80-160a	46.7	13.0	28	70	2900	7.5	3.0
iswb80-160b	43.3	12.0	24	69	2900	5.5	3.0
iswb80-200	50	13.9	50	67	2900	15	3.0
iswb80-200a	47	13.1	44	66	2900	11	3.0
iswb80-200b	43.5	12.1	38	65	2900	7.5	3.0
iswb80-250	50	13.9	80	59	2900	22	3.0
iswb80-250a	46.7	13.0	70	59	2900	18.5	3.0
iswb80-250b	43.3	12.0	60	58	2900	15	3.0
iswb80-315	50	13.9	125	54	2900	37	3.0
iswb80-315a	46.5	12.9	110	54	2900	30	3.0
iswb80-315b	44.5	12.4	100	53	2900	30	3.0
iswb80-315c	41	11.4	85	51	2900	22	3.0
iswb80-100（i）	100	27.8	12.5	76	2900	5.5	4.5
iswb80-100（i）a	89	24.7	10	74	2900	4.0	4.5
iswb80-125（i）	100	27.8	20	76	2900	11	4.5
iswb80-125（i）a	89	24.7	16	74	2900	7.5	4.5
iswb80-160（i）	100	27.8	32	76	2900	15	4.5
iswb80-160（i）a	93.5	26.0	28	74	2900	11	4.5
iswb80-160（i）b	86.6	24.1	24	72	2900	11	4.5
iswb80-200（i）	100	27.8	50	74	2900	22	4.0
iswb80-200（i）a	93.5	26.0	44	73	2900	18.5	4.0
iswb80-200（i）b	87	24.2	38	71	2900	15	4.0
iswb80-250（i）	100	27.8	80	69	2900	37	4.0
iswb80-250（i）a	93.5	26.0	70	68	2900	30	4.0
iswb80-250（i）b	87	24.2	60	66	2900	30	4.0
iswb80-315（i）	100	27.8	125	66	2900	75	4.0
iswb80-315（i）a	95	26.4	113	66	2900	55	4.0
iswb80-315（i）b	90	25	101	65	2900	45	4.0
iswb80-315（i）c	82	22.8	85	63	2900	37	4.0

离心油泵型号	流量		扬程（m）	效率（%）	转速（r/min）	电机功率（kw）	汽蚀佘量（m）
离心油泵型号	（m 3 /h）	（l/s）	扬程（m）	效率（%）	转速（r/min）	电机功率（kw）	汽蚀佘量（m）
iswb100-100	100	27.8	12.5	76	2900	5.5	4.5
iswb100-100a	89	47	10	74	2900	4.0	4.5
iswb100-125	100	27.8	20	76	2900	11	4.5
iswb100-125a	89	24.7	16	74	2900	7.5	4.5
iswb100-160	100	27.8	32	76	2900	15	4.5
iswb100-160a	93.5	26.0	28	74	2900	11	4.5
iswb100-160b	86.5	24.1	24	72	2900	11	4.5
iswb100-200	100	27.8	50	74	2900	22	4.0
iswb100-200a	93.5	26.0	44	73	2900	18.5	4.0
iswb100-200b	87	24.2	38	71	2900	15	4.0
iswb100-250	100	27.8	80	69	2900	37	4.0
iswb100-250a	93.5	26.0	70	68	2900	30	4.0
iswb100-250b	87	24.2	60	66	2900	30	4.0
iswb100-315	100	27.8	125	66	2900	75	4.0
iswb100-315a	95	26.4	113	66	2900	55	4.0
iswb100-315b	90	25.0	101	65	2900	45	4.0
iswb100-315c	82	22.8	85	63	2900	37	4.0
iswb125-100	160	44.4	12.5	82	2900	11	4.0
iswb125-100a	143	39.7	10	77	2900	7.5	4.0
iswb125-125	160	44.4	20	80	2900	15	4.0
iswb125-125a	143	39.7	16	77	2900	11	4.0
iswb125-160	160	44.4	32	78	2900	22	4.0
iswb125-160a	150	41.7	28	76	2900	18.5	4.0
iswb125-160b	138	38.3	24	73	2900	15	4.0
iswb125-200	160	44.4	50	77	2900	37	5.5
iswb125-200a	150	41.7	44	76	2900	30	5.5
iswb125-200b	138	38.3	37.5	75	2900	30	5.5
iswb125-250	160	44.4	80	75	2900	55	5.0
iswb125-250a	150	41.7	70	74	2900	45	5.0
iswb125-250b	138	38.3	60	73	2900	37	5.0
iswb125-315	160	44.7	125	70	2900	90	5.0
iswb125-315a	150	41.7	110	70	2900	75	5.0
iswb125-315b	143	39.7	100	69	2900	75	5.0
iswb125-315c	134	37.2	88	67	2900	55	5.0
iswb150-200	200	55.6	12.5	78	1450	15	3.0
iswb150-200a	176	49.7	10	76	1450	11	3.0
iswb150-250	200	55.6	20	79	1450	18.5	3.0
iswb150-250a	184.4	51.2	17	78	1450	15	3.0
iswb150-250b	167	46.4	14	76	1450	11	3.0
iswb150-315	200	55.6	32	78	1450	30	3.5
iswb150-315a	187	51.9	28	77	1450	22	3.5
iswb150-315b	173	48.1	24	76	1450	18.5	3.5
iswb150-400	200	55.6	50	75	1450	45	3.5
iswb150-400a	187	51.9	44	74	1450	37	3.5
iswb150-400b	174	48.3	38	73	1450	30	3.5
iswb150-400v	160	44.4	32	71	1450	22	3.5
iswb150-250（i）	200	55.6	80	76	2900	75	4.5
iswb150-250（i）a	187	51.9	70	75	2900	55	4.5
iswb150-250（i）b	173	48.1	60	74	2900	45	4.5
iswb150-315（i）	200	55.6	125	73	2900	111	4.5
iswb150-315（i）a	187	51.9	110	72	2900	90	4.5
iswb150-315（i）b	173	48.1	95	70	2900	75	4.0

离心油泵型号	流量		扬程（m）	效率（%）	转速（r/min）	电机功率（kw）	汽蚀佘量（m）
离心油泵型号	（m 3 /h）	（l/s）	扬程（m）	效率（%）	转速（r/min）	电机功率（kw）	汽蚀佘量（m）
iswb200-200	200	55.6	12.5	78	1450	15	3.0
iswb200-200a	179	49.7	10	76	1450	11	3.0
iswb200-250	200	55.6	20	79	1450	18.5	3.0
iswb200-250a	184.4	51.2	17	78	1450	15	3.0
iswb200-250b	167	46.4	14	76	1450	11	3.0
iswb200-315	200	55.6	32	78	1450	30	3.5
iswb200-315a	189	51.9	28	77	1450	22	3.5
iswb200-315b	173	48.1	24	76	1450	18.5	3.5
iswb200-400	200	55.6	50	75	1450	45	3.5
iswb200-400a	187	51.9	44	74	1450	37	3.5
iswb200-400b	174	48.6	38	73	1450	30	3.5
iswb200-400c	160	44.4	32	71	1450	22	3.5
iswb200-200（i）	400	111.1	12.5	80	1450	22	4.0
iswb200-200（i）a	358	99.4	10	73	1450	18.5	4.0
iswb200-250（i）	400	111.1	20	80	1450	30	4.0
iswb200-250（i）a	358	99.4	16	78	1450	22	4.0
iswb200-250（i）b	322	89.4	13	75	1450	18.5	4.0
iswb200-315（i）	400	111.4	32	80	1450	55	4.0
iswb200-315（i）a	374	103.9	28	79	1450	45	4.0
iswb200-315（i）b	346	96.1	24	78	1450	37	4.0
iswb200-400（i）	400	111.4	50	81	1450	75	4.0
iswb200-400（i）a	374	103.9	44	80	1450	75	4.0
iswb200-400（i）b	346	96.1	38	78	1450	55	5.0
iswb200-400（i）c	320	88.9	32	76	1450	45	5.0
iswb300-235	720	200	18	81	970	55	5.0
iswb300-235a	607	182.5	15	79	970	45	5.0
iswb300-235b	600	167.0	12.5	77	970	37	5.0
iswb300-300	720	200	28	81	970	75	5.0
iswb300-300a	666	185	24	80	970	75	5.0
iswb300-300b	623	173.1	21	79	970	55	5.0
iswb300-380	720	200	44	84	970	132	5.0
iswb300-380a	666	185	38	80	970	110	5.0
iswb300-380b	614	170.6	32	78	970	90	5.0
iswb300-235（i）	1080	300	40	82	1450	160	5.5
iswb300-235（i）a	965	268.1	32	80	1450	132	5.5
iswb300-250	720	200	20	83	1450	55	6.0
iswb300-250a	600	166	17	81	1450	45	6.0
iswb300-300	720	200	28	82	1480	75	5.0
iswb300-300a	600	166	24	80	1480	75	5.0
iswb300-300b	540	150	21	78	1480	55	5.0
iswb300-315	720	200	32	84	1480	90	4.5
iswb300-315a	650	180	28	80	1480	75	4.5
iswb300-315b	580	161	24	78	1480	55	4.5
iswb300-380	720	200	44	84	970	132.0	5.0
iswb300-380a	666	185	38	80	970	110.0	5.0
iswb300-380b	614	170.6	32	78	970	90.0	5.0
iswb300-390	720	200	18	81	980	55	5.0
iswb300-390a	600	167	15	79	980	45	5.0
iswb300-390b	540	150	12.5	77	980	37	5.0
iswb300-400	600	166	50	78	1480	110	5.0
iswb300-480	720	200	28	81	980	75	5.0
iswb300-480a	600	166	24	80	980	75	5.0
iswb300-480b	540	150	21	79	980	55	5.0
iswb350-235	800	222	12.5	83	1480	37	4.5
iswb350-300	800	222	20	82	1480	55	4.5
iswb350-315	800	222	32	84	1480	90	4.5
iswb350-400	800	222	50	83	1480	160	4.5
iswb400-300	1080	300	20	78	1480	90	6.0
iswb400-315	1080	300	32	76	1480	132	6.0
iswb500-300	1200	333	20	80	1480	110	6.0
iswb500-315	1200	222	32	78	1480	160	6.0

性能曲线

iswb型卧式防爆离心油泵常见故障分析

（一）、水泵部份
    1、故障现象：泵不能排料
    故障分析:a.旋转方向相反;b.吸入或排出阀关闭;c.入口无料或压力过低;
    解决办法: a.确认旋转方向;b.确认阀门是否关闭;c.检查阀门和压力表;
    2、故障现象：泵流量不足
    故障分析:a.吸入或排出阀关闭; b.入口压力低; c.出口管线堵塞;
    解决办法：a.确认阀门是否关闭;b.检查阀门是否打开;c.确认排出量是否正常;
    3、故障现象：声音异常
    故障分析:a.联轴节偏心大或润滑不良;b.电动机故障;c.减速机异常;
    解决办法：a.找正或充填润滑脂;b.检查电动机;c.检查轴承和齿轮;
    4、故障现象：电流过大
    故障分析:a.出口压力过高;b.熔体粘度过大;c.轴封装配不良;
    解决办法：a.检查下游设备及管线;b.检验粘度;c.检查轴封,适当调整;
    5、故障现象：泵突然停止
    故障分析:a.停电;b.电机过载保护;c.联轴器损坏;d.出口压力过高,联锁反应;
    解决办法:a.检查电源;b.检查电动机;c.打开安全罩,盘车检查;d.检查仪表联锁系统;
（二）电机部份常见故障解决方法：
    1、电源接通后，机器依旧没有反应。此类情况大都是由于电源插头、电源引出线和电机绕组断路所引起。
    2、电机出现难启动或者甚至无法启动的情况，还常常伴有“嗡嗡”的噪声。这时候，进行检修，用小竹片按运转的方向快速拨动风叶，如果电机能够迅速运转，可能是启动电容或启动绕组被损坏，更换相同容量的电容或修理启动绕组就可以了；如果出现轴承损坏、叶轮卡死等情况，那么则是电机和泵头出现了机械故障。
    3、电机虽然能运转，但转速很慢，机壳出现过热、还伴有烧焦的臭味。这时候多数是电机绕阻短路所导致，拆开电机视检查损坏情况，然后采用焊接、跳线、隔离、重绕等措施进行修复。
    4、运转时噪声大、振动大。一半是因为轴承损坏，或者轴承与机壳的配合不当，需要拆开电机进行检查。如果是轴承损坏，那么将其进行更换；如果是轴承“跑外圆”，那么需要对泵壳的配合面，采用錾花处理。
    通过以上的分析，我们可以发现，立式离心泵使用过程中，发生故障的原因可能有很多，因为立式离心泵的使用特殊性，所以面对立式离心泵故障发生时，工作者需要考虑的可能要更多。希望以上的离心you油泵故障解决办法能为新用户提供帮助。

上一个： qsp喷泉专用泵qsp水景喷泉泵-喷泉潜水泵
下一个： sb-1型电动抽油泵

iswb型卧式防爆离心油泵iswb防爆离心油泵-尊龙凯时人生就博官网登录

留言框

产品：

您的单位：

您的姓名：

联系电话：

常用邮箱：

省份：

详细地址：

补充说明：

验证码：
