更新时间： 2024-07-02
产品型号： hbf、hbfx不锈钢酒泵
简单描述
小型不锈钢自吸式酒泵全304不锈钢、316l不锈钢铸造而成，具有体积小、性能稳定、耐腐蚀、卫生、隔爆、节能环保等特点，是食品卫生流体、医药化工腐蚀性液体、污水处理、化工、电镀、漂染、精细化工流体输送的优质产品。

在线询价联系尊龙凯时官方入口

详细介绍

一、hbf、hbfx小型不锈钢自吸式酒泵特点：
    hbf、hbfx系列泵是我公司自行研制的不锈钢耐腐蚀离心泵，hbf、hbfx系列泵的叶轮有的采用半开式结构形式，有的则采用闭式结构形式，另外，泵与电机的联接方式又有直和带轴承托架式两种，所有泵的轴封均采用目前西德较先进的悬臂式技术的机械密封，由于我厂产品集优良结构、性能、造形于一身，兼过流零部件及连接架采用优质不锈钢材料制造，所以，两系列产品具有耐腐蚀性能可靠，使用、维护方便、结构紧凑、能耗低、密封性能好等一系列优点。
二、hbf、hbfx直联式小型不锈钢自吸泵使用材质：
1、过流零件及连接架：1cr18ni9ti不锈钢
2、机械密封：静环：陶瓷（sic）。动环石墨浸渍呋喃树脂。
3、橡胶结构件：氟橡胶。1cr18ni9ti不锈钢离心泵。
4、如输送介质或使用条件与本泵配置材料不相配时，可另议配置其它材质。
如：过流零件配316l，轴封可配聚四氟乙烯。或其它种类的动静环等。
三、hbf、hbfx小型不锈钢自吸式酒泵要用途：
    hbf、hbfx系列泵可输送温度不高于90℃(直联式)或不高于105℃(带轴承托架式)，含或不含）有细小软颗粒或纤维质，带腐蚀性或有卫生要求的液体，sfbx系列泵还具有自吸性能，两系列泵广泛适用于食口、饮料、医药、污水处理、化工、电镀、漂染、精细化工等行业使用。
四、hbf、hbfx直联式小型不锈钢自吸泵技术参数：
流量：0.8-31m3/h；
扬程：3-30m；
电机功率：0.25-3kw；
转速： 2800r/min；
口径：φ25-φ50；
介质温度：≤100℃；
自吸高度：1-3m。
五、小型不锈钢自吸酒泵型号意义：
例如 50hbf--25；50--吸入口径直径（mm）；hbf--耐腐蚀离心泵；25--设计点扬程（m）
     25shbfx--13；25--吸入口径直径（mm）；hbfx--自吸式耐腐蚀离心泵；13--设计点扬程（m）；d--配单相电机

六、小型不锈钢自吸式酒泵选型：

型号（三相/380伏/50赫）	型号（单相型/220伏/50赫）	电机功率(kw)	口径(mm)		效率(%)	扬程h(m) 　　　　　　　　　　　流量q (m3/h)										汽蚀余量
型号（三相/380伏/50赫）	型号（单相型/220伏/50赫）	电机功率(kw)	进口	出口	效率(%)	扬程h(m) 　　　　　　　　　　　流量q (m3/h)										汽蚀余量
25hbf-8	25hhb-8d	0.25	25	20	43	h	11	10	8	6	4	3				4.5
25hbf-8	25hhb-8d	0.25	25	20	43	q	0.8	2.5	4	5.2	6.8	7.5				4.5
40hbf-13	40hbf-13d	0.55	40	25	45	h	15	14	13	12	10	8	6	5		3.5
40hbf-13	40hbf-13d	0.55	40	25	45	q	3.5	5	6	7.5	9.5	11	12.5	13		3.5
50hbf-18	50hbf-18d	1.5	50	40	52	h	22	21	20	18	16	14	12	10		3.5
50hbf-18	50hbf-18d	1.5	50	40	52	q	3	5.5	9	13	16	18	20	21		3.5
50hbf-22	50hbf-22d	2.2	50	40	55	h	27	26	24	22	20	18	16	14	12	3.5
50hbf-22	50hbf-22d	2.2	50	40	55	q	7	10.5	16	19	22	23.8	26	27	28.5	3.5
50hbf-25		3	50	40	56	h	30	28	26	25	24	22	20	18	16	3.5
50hbf-25		3	50	40	56	q	12.5	18.5	22	23	24.5	26	27.5	29.5	31	3.5

型号三相/380v/50hz	型号单相/220v/50hz	电机功率（kw）	口径（mm）		扬程h（m）流量q（m3/h）
型号三相/380v/50hz	型号单相/220v/50hz	电机功率（kw）	进口	出口	扬程h（m）流量q（m3/h）
25hbfx-8	25hbfx-8d	0.25	25	25	h	9	8	7	6	5	4	3
25hbfx-8	25hbfx-8d	0.25	25	25	q	2.3	3	3.5	4.3	4.8	5.2	5.5
25hfbx-13	25hbfx-13d	0.55	25	25	h	16	15	14	13	12	10	8	6	4
25hfbx-13	25hbfx-13d	0.55	25	25	q	3	4	4.8	6	6.5	7.5	8.5	9.5	10
25hbfx-13a	25hbfx-13ad	0.75	25	25	h	16	15	14	13	12	10	8	6	4
25hbfx-13a	25hbfx-13ad	0.75	25	25	q	3	4	4.8	6	6.5	7.5	8.5	9.5	10
40hbfx-18	40hbfx-18d	1.5	40	40	h	21	20	19	18	16	14	12	10	8
40hbfx-18	40hbfx-18d	1.5	40	40	q	6	7	8.5	10	12	14	15.5	17.3	18.5
50hbfx-22		2.2	50	50	h	28	26	25	24	22	20	18	16	14
50hbfx-22		2.2	50	50	q	8.5	11.5	13.5	14.5	16.5	19	20.5	22	23.5
50hfbx-25		3	50	50	h	28	26	25	24	22	20	18	16	14
50hfbx-25		3	50	50	q	8.5	11.5	13.5	14.5	16.5	19	20.2	22	23.5

七、小型不锈钢卫生级自吸泵的使用：
1.在启动前，应先对泵腔灌满液体，严禁泵腔内液体不足而启动。
2.使用前，应确认电动机转向无误才可使用，半开式叶轮结构泵的正确转向为：面向电机尾部观看，电动机风叶应顺时针方向旋转，闭式叶轮结构泵的正确转向为：面向电动机尾部观看，电动机风叶应逆时针方向旋转，试验起动以电动为宜。
3.带轴承托架式水泵在使用前应给轴承托架腔内架入30号润滑油，油位因保持在油镜中线以下，仅可见油以上，严禁缺油、导致损坏轴承。
4.应注意检查轴封情况，如发现泄漏严重，应停机修复，避免液体渗入电机内腔损坏电动机。

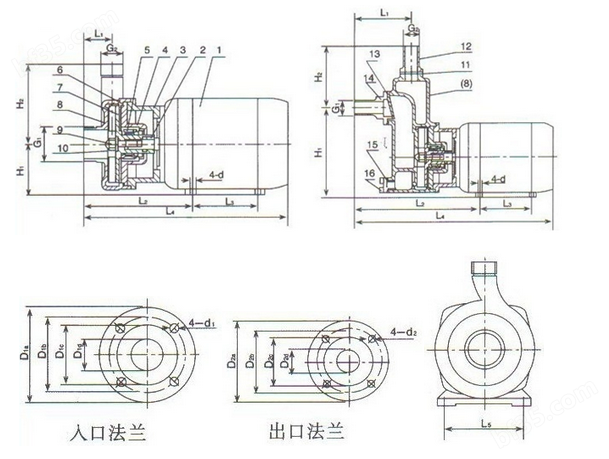

八、外形尺寸图及安装说明：

型号/尺寸	外形及安装尺寸
型号/尺寸	l1	l2	l3	l4	l5	h1	h2	g1	g2	d	d1	d1a	d1b	d1c	d1d	d2	d2a	d2b	d2c	d2d
2hbf-8	34	128	80	308	100	63	88	g1°	g3/4°	8	14	100	75	60	25	11	90	65	50	20
40hbf-13	41	151	90	331	112	71	110	g3/4°	g1°	7	14	130	100	80	40	11	100	75	60	25
50hbf-18	60	195	100	399	140	90	123			10	14	140	110	90	50	14	130	100	80	40
50hbf-22	72	216	125	445	140	90	130			10	14	140	110	90	50	14	130	100	80	40
50hbf-25	72	216	140	473	160	100	130			12	14	140	110	90	50	14	130	100	80	40
25hbfx-8	95	204	80	384	100	133	109	27	27	8
25hbfx-13	99	227	90	407	112	161	108	27	27	7
40hbfx-18	107	260	100	464	140	193	122	38	38	10
50hbfx-22	118	283	140	540	160	220	133	50	50	10

1、泵装置的输送管道联接处，特别是输入管道的联接处必须联接可靠，密封良好。
2、hbf型泵如安装高于抽吸液面时，吸入管进水口应安装底阀，hbfx自吸泵在自吸范围内吸入管不必安装底阀。
3、所输送液体如混有竹、木、石、金属等体积过大或过长的硬物时，吸入管进水口处必须装上滤网，以免上述之物体被吸入泵内造成卡死叶轮损坏电机或水泵零件。
4、水泵装置一般应有过载与短路保护装置，如保险丝及过流继电器，并应根据电机标牌的电流调整保护装置的设定位。
