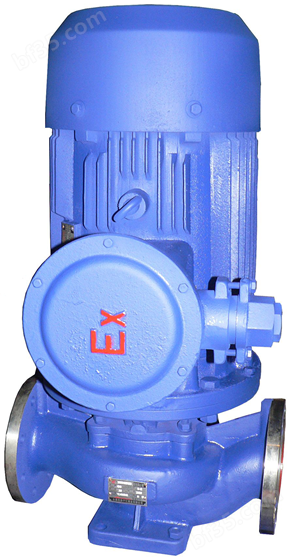

isg型单级单吸立式管道离心泵单吸管道式离心泵，具有体积小、性能稳定、应用广泛等特点，产品有铸铁材质和不锈钢材质，电动机可以选用防爆型的，在化工厂使用安全可靠，泵在工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室、能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环使用。

在线询价联系尊龙凯时官方入口

详细介绍

产品概述：
isg立式管道离心泵又称管道泵、离心泵、管道离心泵、单级离心泵、立式泵、增压泵、热水泵、循环泵等，是我厂技术研究所联h国内水泵专家选用国内优秀水力模型，采用is型离心泵和sg型管道泵之性能参数，在一般立式管道泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在isg型系列管道泵的基础上派生出适用热水管道泵、高温耐腐蚀化工管道泵、管道油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。符合国家机械部jb/t53058-93的标准要求，按iso2858标准设计制造。

产品特点：
1、管道离心泵为立式结构，进出口口径相同，且位于同一中心线上，可像阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2、管道离心泵叶轮直接安装在电机的长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。
3、管道离心泵轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料，耐磨密封，能有效地延长机械密封的使用寿命。
4、管道离心泵安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、管道离心泵可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。

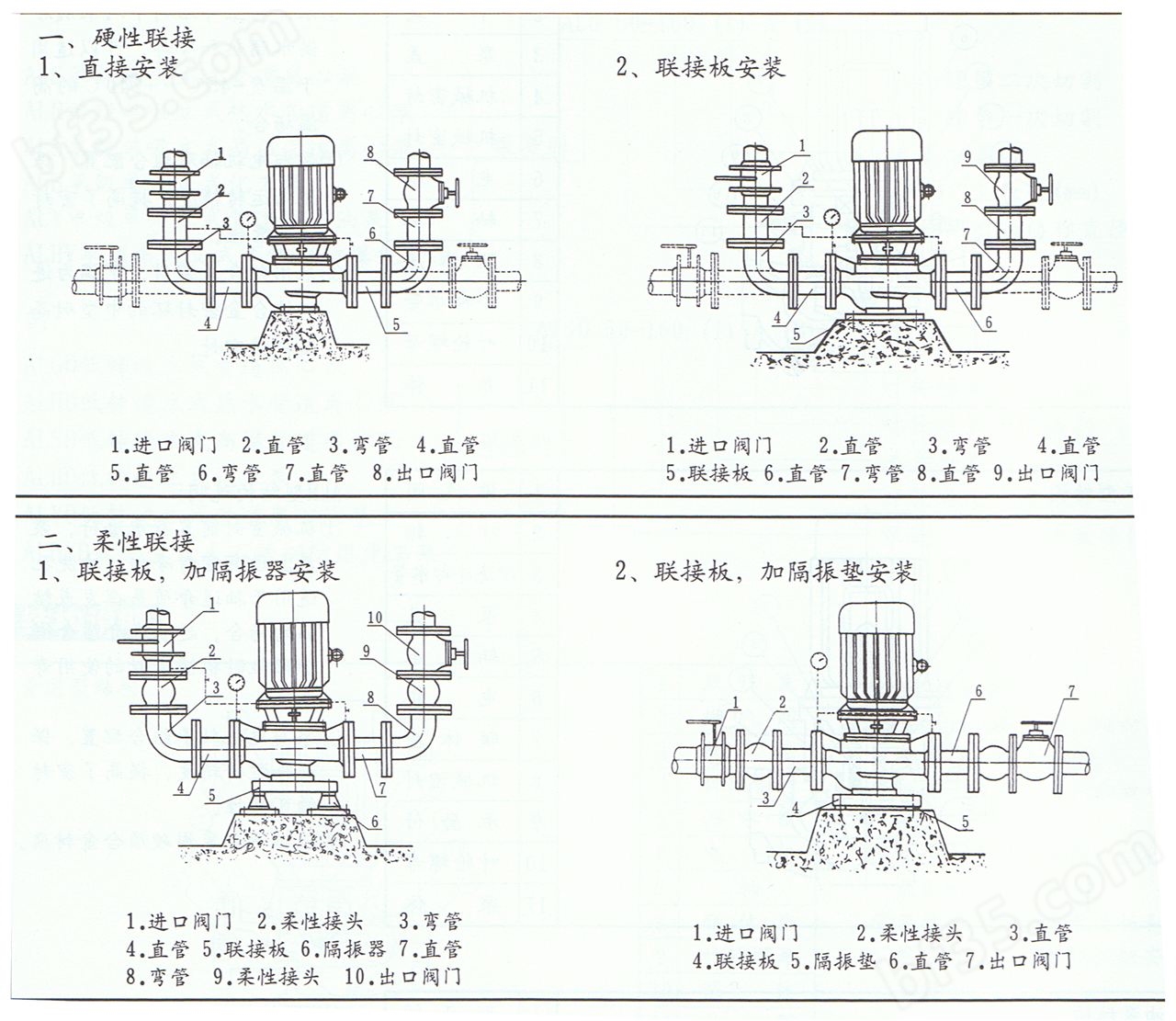

6、isg型单级单吸立式管道离心泵_立式管道增压泵可根据管路布置的要求采用泵的竖式和横式安装。

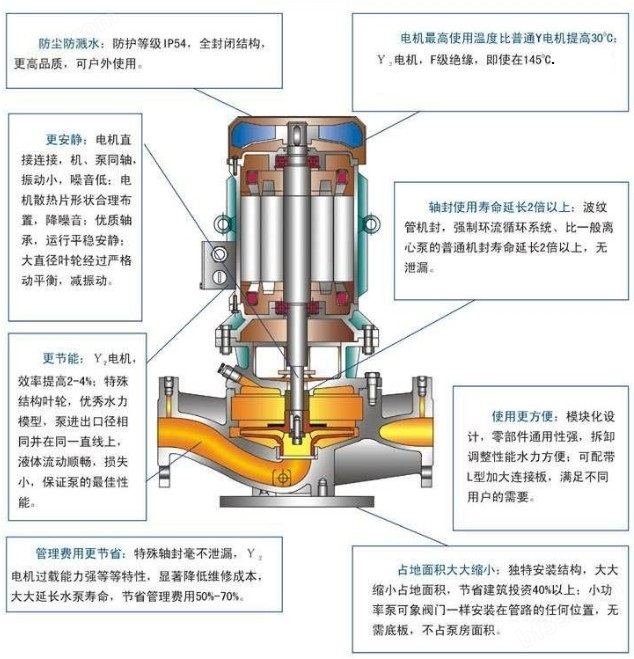

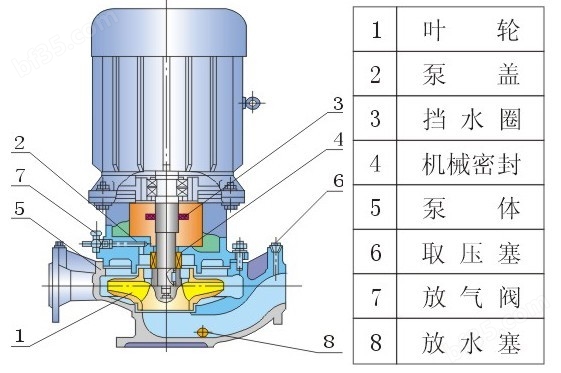

结构图

主要用途

1、isg型单级单吸立式管道离心泵_立式管道增压泵供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度t＜80℃。
2、irg（grg）型立式热水（高温）循环管道泵广泛适用于：能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，irg型使用温度t＜120℃，grg型使用温度t＜240℃。
3、ihg型立式化工离心泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。
4、yg型立式管道离心油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃ ~ 120℃。

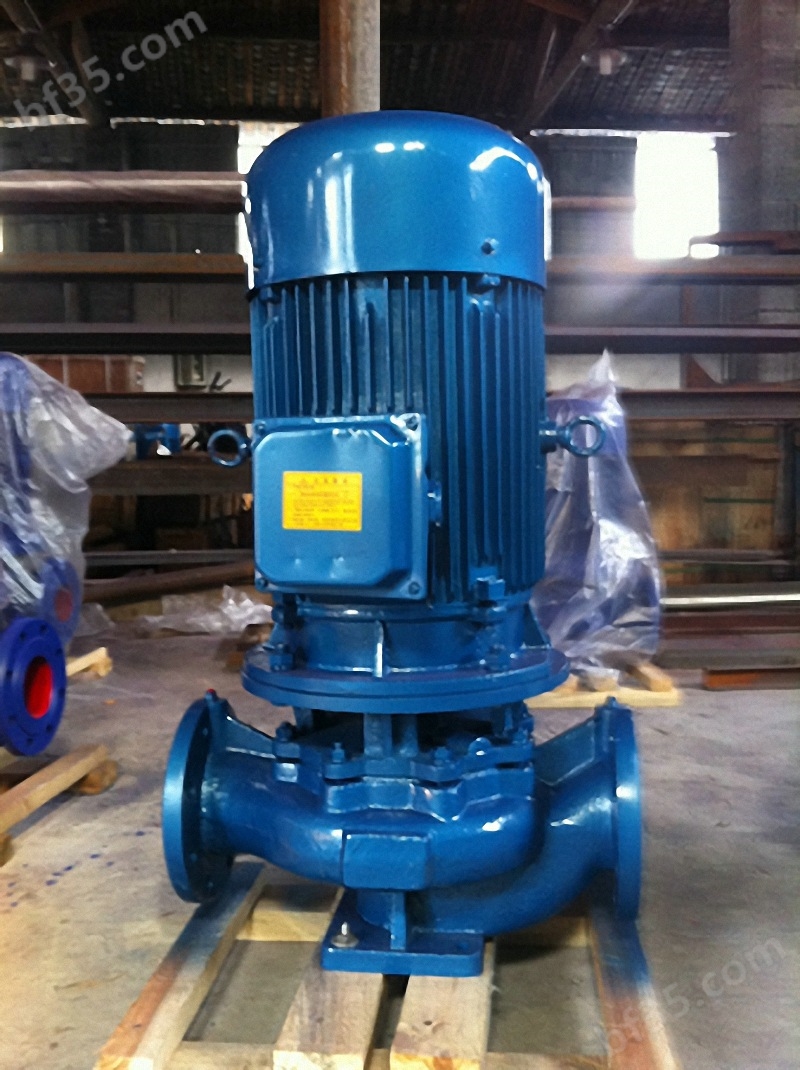

产品实物图片

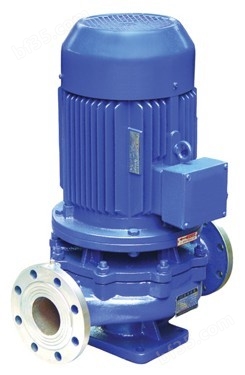

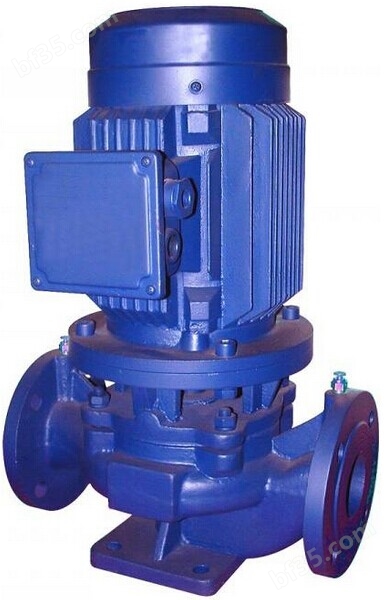

铸铁材质	不锈钢材质

工作条件：
1、吸入压力≤1.0mpa，或泵系统zui高工作压力≤1.6mpa，即泵吸入口压力泵扬程≤1.6mpa，泵静压试验压力为2.5mpa，订货时请注明系统工作压力。泵系统工作压力大于1.6mpa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度＜40℃，相对温度＜95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度＜0.2mm。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

技术选型：
流量范围：2-1400m3/h
扬程范围：5-130m
系统zui大工作压力：≤1.6mpa
工作温度：普通型：-15℃≦t≦80℃
热水型：80℃﹤t﹤105℃
配套电机：绝缘等级：b级或f级﹙b﹚
防护等级：ip44、ip54或ip55
环境温度：≦＋40℃
电机类型：y、y2或yb

型号	流量 (m3/h)	扬程 (m)	电机功率 (kw)	转速 (r/min)	效率 (%)	汽蚀余量 (m)
15-80	1.5	8	0.18	2900	34	2.3
20-110	2.5	15	0.37	2900	34	2.3
20-160	2.5	32	1.1	2900	25	2.3
25-110	4	15	0.55	2900	42	2.3
25-125	4	20	0.75	2900	36	2.3
25-125a	3.6	16	0.55	2900	35	2.3
25-160	4	32	1.5	2900	32	2.3
25-160a	3.7	28	1.1	2900	31	2.3
32-100	4.5	12.5	0.55	2900	56	2.3
32-100(i)	6.3	12.5	1.1	2900	54	2.0
32-125	4.5	20	0.75	2900	45	2.3
32-125(i)	6.3	20	1.1	2900	43	2.3
32-125a	4.0	16	0.55	2900	43	2.3
32-160	4.5	32	1.1	2900	44	2.3
32-160a	4.5	25	1.1	2900	42	2.3
32-160(i)	6.3	32	2.2	2900	42	2.3
32-200	4.5	50	3	2900	45	2.3
32-200a	4	40	2.2	2900	40	2.3
32-200(i)	6.3	50	4	2900	33	2.0
40-100	6.3	12.5	0.55	2900	54	2.3
40-100a	5.6	10	0.37	2900	52	2.3
40-125	6.3	20	1.1	2900	46	2.3
40-125a	5.6	16	0.75	2900	45	2.3
40-160	6.3	32	2.2	2900	40	2.3
40-160a	5.9	28	1.5	2900	39	2.3
40-160b	5.2	24	1.1	2900	38	2.3
40-200	6.3	50	4	2900	33	2.3
40-200a	5.9	44	3	2900	31	2.3
40-200b	5.5	38	2.2	2900	29	2.3
40-250	6.3	80	7.5	2900	28	2.3
40-250a	5.9	70	5.5	2900	28	2.3
40-250b	5.5	60	4	2900	27	2.3
40-100(i)	12.5	12.5	1.1	2900	62	2.3
40-125(i)	12.5	20	1.5	2900	60	2.3
40-125(i)a	11.2	17.2	1.1	2900	58	2.3
40-160(i)	12.5	32	3	2900	52	2.3
40-160(i)a	11.7	28	2.2	2900	51	2.3
40-160(i)b	10.5	22.5	1.5	2900	50	2.3
40-200(i)	12.5	50	5.5	2900	46	2.3
40-200(i)a	11.7	40	4	2900	45	2.3
40-200(i)b	10.5	35	3	2900	44	2.3
40-250(i)	12.5	80	11	2900	38	2.3
40-250(i)a	11.7	70	7.5	2900	38	2.3
40-250(i)b	10.8	60	7.5	2900	37	2.3
50-100	12.5	12.5	1.1	2900	62	2.3
50-125	12.5	20	1.5	2900	58	2.3
50-125a	11.2	17.2	1.1	2900	57	2.3
50-160	12.5	32	3	2900	52	2.3
50-160a	11.7	28	2.2	2900	51	2.3
50-160b	10.5	22.5	1.5	2900	50	2.3
50-200	12.5	50	5.5	2900	46	2.3
50-200a	11.7	44.5	4	2900	45	2.3
50-200b	10.5	35	3	2900	44	2.3
50-250	12.5	80	11	2900	38	2.3
50-250a	11.7	70	7.5	2900	38	2.3
50-250b	10.8	60	7.5	2900	37	2.3
50-100(i)	25	12.5	1.5	2900	69	2.5
50-100(i)a	22.4	10	1.1	2900	67	2.5
50-125(i)	25	20	3	2900	68	2.5
50-125(i)a	22.4	16	2.2	2900	66	2.5
50-160(i)	25	32	4	2900	63	2.5
50-160(i)a	23.4	28	4	2900	62	2.5
50-160(i)b	21.6	24	3	2900	58	2.5
50-200(i)	25	50	7.5	2900	58	2.5
50-200(i)a	23.4	44	7.5	2900	57	2.5
50-200(i)b	21.6	37	5.5	2900	55	2.5
50-250(i)	25	80	15	2900	50	2.5
50-250(i)a	23.4	70	11	2900	50	2.5
50-250(i)b	21.6	60	11	2900	49	2.5
50-315(i)	25	125	30	2900	40	2.5
50-315(i)a	23.4	110	22	2900	40	2.5
50-315(i)b	21.6	93	18.5	2900	39	2.5
65-100	25	12.5	1.5	2900	69	2.5
65-100a	22.4	10	1.1	2900	67	2.5
65-125	25	20	3	2900	68	2.5
65-125a	22.4	16	2.2	2900	66	2.5
65-160	25	32	4	2900	63	2.5
65-160a	23.4	28	4	2900	62	2.5
65-160b	21.6	24	3	2900	58	2.5
65-200	25	50	7.5	2900	58	2.5
65-200a	23.4	44	7.5	2900	57	2.5
65-200b	21.6	37	5.5	2900	55	2.5
65-250	25	80	15	2900	50	2.5
65-250a	23.4	70	11	2900	50	2.5
65-250b	21.6	60	11	2900	49	2.5
65-315	25	125	30	2900	40	2.5
65-315a	23.4	110	22	2900	40	2.5
65-315b	21.6	93	18.5	2900	39	2.5
65-100(i)	50	12.5	3	2900	73	3.0
65-100(i)a	44.8	10	2.2	2900	72	3.0
65-125(i)	50	20	5.5	2900	72.5	3.0
65-125(i)a	44.8	16	4	2900	71	3.0
65-160(i)	50	32	7.5	2900	71	3.0
65-160(i)a	46.8	28	7.5	2900	70	3.0
65-160(i)b	43.2	24	5.5	2900	69	3.0
65-200(i)	50	50	15	2900	67	3.0
65-200(i)a	46.8	44	11	2900	66	3.0
65-200(i)b	43	37	7.5	2900	65	3.0
65-250(i)	50	80	22	2900	59	3.0
65-250(i)a	46.8	70	18.5	2900	59	3.0
65-250(i)b	43	60	15	2900	58	3.0
65-315(i)	50	125	37	2900	54	3.0
65-315(i)a	45.8	105	30	2900	54	3.0
65-315(i)b	43	93	30	2900	53	3.0
80-100	50	12.5	3	2900	73	3.0
80-100a	44.8	10	2.2	2900	72	3.0
80-125	50	20	5.5	2900	72.5	3.0
80-125a	44.8	16	4	2900	71	3.0
80-160	50	32	7.5	2900	71	3.0
80-160a	46.8	28	7.5	2900	70	3.0
80-160b	43.2	24	5.5	2900	69	3.0
80-200	50	50	15	2900	67	3.0
80-200a	46.8	44	11	2900	66	3.0
80-200b	43	37	7.5	2900	65	3.0
80-250	50	80	22	2900	59	3.0
80-250a	46.8	70	18.5	2900	59	3.0
80-250b	43	60	15	2900	58	3.0
80-315	50	125	37	2900	54	3.0
80-315a	45.8	105	30	2900	54	3.0
80-315b	43	93	30	2900	53	3.0
80-315c	41	85	22	2900	51	3.0
80-350	50	150	55	2900	66	3.0
80-350a	44	142	45	2900	65	3.0
80-350b	40	135	37	2900	63	3.0
80-100(i)	100	12.5	5.5	2900	76	4.5
80-100(i)a	89	10	4	2900	74	4.5
80-125(i)	100	20	11	2900	76	4.5
80-125(i)a	89	16	7.5	2900	74	4.5
80-160(i)	100	32	15	2900	76	4.5
80-160(i)a	93.5	28	11	2900	74	4.5
80-160(i)b	86.4	24	11	2900	72	4.5
80-200(i)	100	50	22	2900	74	4.0
80-200(i)a	93.5	44	18.5	2900	73	4.0
80-200(i)b	86.4	37	15	2900	71	4.0
80-250(i)	100	80	37	2900	69	4.0
80-250(i)a	93.5	70	30	2900	68	4.0
80-250(i)b	86.4	60	30	2900	66	4.0
80-315(i)	100	125	75	2900	66	4.0
80-315(i)a	93.5	110	55	2900	66	4.0
80-315(i)b	86.4	93	45	2900	65	4.0
80-315(i)c	82	85	37	2900	63	4.0
100-100	100	12.5	5.5	2900	76	4.5
100-100a	89	10	4	2900	74	4.5
100-125	100	20	11	2900	76	4.5
100-125a	89	16	7.5	2900	74	4.5
100-160	100	32	15	2900	76	4.5
100-160a	93.5	28	11	2900	74	4.5
100-160b	86.4	24	11	2900	72	4.5
100-200	100	50	22	2900	74	4.0
100-200a	93.5	44	18.5	2900	73	4.0
100-200b	86.4	37	15	2900	71	4.0
100-250	100	80	37	2900	69	4.0
100-250a	93.5	70	30	2900	68	4.0
100-250b	86.4	60	30	2900	66	4.0
100-315	100	125	75	2900	66	4.0
100-315a	93.5	110	55	2900	66	4.0
100-315b	86.4	93	45	2900	65	4.0
100-100(i)	160	12.5	11	2900	73	4.5
100-125(i)	160	20	15	2900	74	4.5
100-125(i)a	143	16	11	2900	72	4.5
100-160(i)	160	32	22	2900	79	5.6
100-160(i)a	150	28	18.5	2900	76	5.0
100-200(i)	160	50	37	2900	79	5.2
100-200(i)a	150	45	30	2900	74	4.5
100-200(i)b	138	40	22	2900	72	4.5
100-250(i)	160	80	55	2900	77	4.8
100-250(i)a	140	70	45	2900	72	4.5
100-250(i)b	100	65	37	2900	70	4.5
100-350	100	150	90	2900	57	4.0
100-350a	87	142	75	2900	75	4.0
100-350b	82	135	55	2900	75	4.0
125-100	160	12.5	11	2900	82	4.0
125-100a	143	10	7.5	2900	77	4.0
125-125	160	20	15	2900	80	4.0
125-125a	143	16	11	2900	77	4.0
125-160	200	32	30	2900	78	4.0
125-160a	187	28	22	2900	76	4.0
125-160b	180	24.5	18.5	2900	73	4.0
125-200	200	50	45	2900	77	5.5
125-200a	187	44	37	2900	76	5.5
125-200b	172	37	30	2900	75	5.5
125-250	200	80	75	2900	75	5.0
125-250a	187	70	55	2900	74	5.5
125-250b	172	60	45	2900	73	5.5
125-315	200	125	110	2900	70	5.0
125-315a	187	110	90	2900	70	5.0
125-315b	172	93	75	2900	69	5.0
125-315c	160	78	55	2900	67	5.0
150-125	160	20	11	2900	76	4.0
150-125a	150	16	7.5	2900	77	4.0
150-160	160	32	22	2900	75	4.0
150-160a	150	28	18.5	2900	76	4.0
150-160b	140	24	15	2900	73	4.0
150-200	160	50	37	2900	77	5.5
150-200a	150	44	30	2900	76	5.5
150-200b	140	38	22	2900	75	5.5
150-250	200	80	75	2900	75	5.0
150-250a	187	70	55	2900	74	5.5
150-250b	172	60	45	2900	73	5.5
150-315	200	125	110	2900	70	5.0
150-315a	187	110	90	2900	70	5.0
150-315b	172	93	75	2900	69	5.0

低转速

型号	流量 (m3/h)	扬程 (m)	电机功率 (kw)	转速 (r/min)
40-125(i)	6.3	5	0.55	1450
40-160(i)	6.3	8	0.55	1450
40-160(i)a	5.5	6	0.55	1450
40-200(i)	6.3	12.5	0.75	1450
40-200(i)a	5.8	11	0.55	1450
40-250(i)	6.3	20	1.5	1450
40-250(i)a	5.8	17	1.1	1450
50-125	6.3	5	0.55	1450
50-160	6.3	8	0.55	1450
50-160a	5.5	6	0.55	1450
50-200	6.3	12.5	0.75	1450
50-200a	5.8	11	0.55	1450
50-250	6.3	20	1.5	1450
50-250a	5.8	17	1.1	1450
50-125(i)	12.5	5	0.55	1450
50-160(i)	12.5	8	0.75	1450
50-160(i)a	11	6	0.55	1450
50-200(i)	12.5	12.5	1.1	1450
50-200(i)a	11.2	10	0.75	1450
50-250(i)	12.5	20	2.2	1450
50-250(i)a	11.7	17.5	1.5	1450
50-250(i)b	10	13	1.1	1450
50-315(i)	12.5	32	4	1450
50-315(i)a	11.7	28	3	1450
50-315(i)b	10	21	3	1450
65-125	12.5	5	0.55	1450
65-160	12.5	8	0.75	1450
65-160a	11	6	0.55	1450
65-200	12.5	12.5	1.1	1450
65-200a	11.2	10	0.75	1450
65-250	12.5	20	2.2	1450
65-250a	11.7	17.5	1.5	1450
65-250b	10	13	1.1	1450
65-315	12.5	32	4	1450
65-315a	11.7	28	3	1450
65-315b	10	21	3	1450
65-125(i)	25	5	0.75	1450
65-160(i)	25	8	1.5	1450
65-160(i)a	22	6	1.1	1450
65-200(i)	25	12.5	2.2	1450
65-200(i)a	23.3	11	1.5	1450
65-250(i)	25	20	3	1450
65-250(i)a	22.2	15.8	2.2	1450
65-250(i)b	20	12.8	1.54	1450
65-315(i)	25	32	5.5	1450
65-315(i)a	22.5	26	4	1450
65-315(i)b	20	21	3	1450
80-125	25	5	0.75	1450
80-160	25	8	1.5	1450
80-160a	22	6	1.1	1450
80-200	25	12.5	2.2	1450
80-200a	23.3	11	1.5	1450
80-250	25	20	3	1450
80-250a	22.2	15.8	2.2	1450
80-250b	20	12.8	1.5	1450
80-315	25	32	5.5	1450
80-315a	22.5	26	4	1450
80-315b	20	21	3	1450
80-125(i)	50	5	1.5	1450
80-160(i)	50	8	2.2	1450
80-160(i)a	44.7	6	1.5	1450
80-160(i)b	43.2	5.8	1.5	1450
80-200(i)	50	12.5	4	1450
80-200(i)a	44.7	10	3	1450
80-250(i)	50	20	5.5	1450
80-250(i)a	46	17	4	1450
80-250(i)b	40.5	13	3	1450
80-315(i)	50	32	11	1450
80-315(i)a	46	27.9	7.5	1450
80-315(i)b	40.5	21	5.5	1450
100-125	50	5	1.5	1450
100-160	50	8	2.2	1450
100-160a	46	6	1.5	1450
100-200	50	12.5	4	1450
100-200a	44.7	10	3	1450
100-250	50	20	5.5	1450
100-250a	46	17	4	1450
100-250b	40.5	13	3	1450
100-315	50	32	11	1450
100-315a	46	27.9	7.5	1450
100-315b	40.5	21	5.5	1450
100-125(i)	80	5	2.2	1450
100-160(i)	80	8	3	1450
100-160(i)a	72	6.5	2.2	1450
100-200(i)	80	12.5	5.5	1450
100-200(i)a	72	10	4	1450
100-250(i)	80	20	11	1450
100-250(i)a	75	17.5	7.5	1450
100-250(i)b	69	15	5.5	1450
100-315(i)	80	32	15	1450
100-315(i)a	75	27.5	11	1450
100-315(i)b	70	24	11	1450
100-400(i)	80	50	22	1450
100-400(i)a	75	44	18.5	1450
100-400(i)b	70	38	15	1450
125-125	100	5	2.2	1450
125-160	100	8	4	1450
125-160a	87	6	4	1450
125-200	100	12.5	7.5	1450
125-200a	89	10	5.5	1450
125-250	100	220	11	1450
125-250a	93.5	17.5	7.5	1450
125-250b	87	15	7.5	1450
125-315	100	32	15	1450
125-315a	91	27	11	1450
125-315b	87	24	11	1450
125-400	100	50	30	1450
125-400a	94	44	22	1450
125-400b	87	37.5	18.5	1450
125-200(i)	160	12.5	11	1450
125-200(i)a	143	10	7.5	1450
125-250(i)	160	20	15	1450
125-250(i)a	147	17	11	1450
125-250(i)b	134	14	7.5	1450
125-315(i)	160	32	22	1450
125-315(i)a	150	28	18.5	1450
125-315(i)b	138	24	15	1450
125-400(i)	160	50	37	1450
125-400(i)a	150	44	30	1450
125-400(i)b	138	38	30	1450
150-200	160	12.5	11	1450
150-200a	143	10	7.5	1450
150-250	160	20	15	1450
150-250a	147	17	11	1450
150-250b	134	14	7.5	1450
150-315	160	32	22	1450
150-315a	150	28	18.5	1450
150-315b	138	24	15	1450
150-400	160	50	37	1450
150-400a	150	44	30	1450
150-400b	138	38	30	1450
150-200(i)	200	12.5	15	1450
150-200(i)a	179	10	11	1450
150-250(i)	200	20	18.5	1450
150-250(i)a	187	17.5	15	1450
150-250(i)b	173	14	11	1450
150-315(i)	200	32	30	1450
150-315(i)a	187	28	22	1450
150-315(i)b	173	24	18.5	1450
150-400(i)	200	50	45	1450
150-400(i)a	187	44	37	1450
150-400(i)b	173	37.5	30	1450
200-200	200	12.5	15	1450
200-200a	179	10	11	1450
200-250	200	20	18.5	1450
200-250a	187	17.5	15	1450
200-250b	173	14	11	1450
200-315	200	32	30	1450
200-315a	187	28	22	1450
200-315b	173	24	18.5	1450
200-400	200	50	45	1450
200-400a	187	44	37	1450
200-400b	173	37.5	30	1450
200-200(i)	400	12.5	22	1450
200-200(i)a	358	10	18.5	1450
200-250(i)	400	20	30	1450
200-250(i)a	358	16	22	1450
200-250(i)b	322	13	18.5	1450
200-315(i)	400	32	55	1450
200-315(i)a	374	28	45	1450
200-315(i)b	346	24	37	1450
200-400(i)	400	50	90	1450
200-400(i)a	374	44	75	1450
200-400(i)b	347	38	55	1450
200-400(i)c	320	32	45	1450
250-250	550	20	45	1450
250-250a	490	16	37	1450
250-315	550	32	75	1450
250-315a	515	28	55	1450
250-315b	476	24	45	1450
250-400	550	50	110	1450
250-400a	515	44	90	1450
250-400b	476	37.5	75	1450
300-400	720	50	132	1450
300-400a	662	44	110	1450
300-400b	609	38	90	1450
300-400c	561	33	75	1450
300-460	720	65	200	1450
300-460a	662	55	160	1450
300-460b	609	45	110	1450
300-460c	561	38	90	1450
300-510	720	80	250	1450
300-510a	662	70.5	200	1450
300-510b	609	62	160	1450
300-510c	561	54.5	132	1450
300-235	720	18	55	970
300-235a	657	15	45	970
300-300	720	28	75	970
300-300a	666	24	75	970
300-300b	623	21	55	970
300-380	720	44	132	970
300-380a	666	38	110	970
300-380b	623	33	90	970
350-250	800	20	75	970
350-250a	715	16	55	970
350-315	800	32	90	970
350-315a	748	28	75	970
350-315b	692	24	75	970
350-400	800	50	160	970
350-400a	750	44	132	970
350-400b	697	38	110	970
400-400	1080	12.5	55	970
400-400a	966	10	45	970
400-500	1080	20	90	970
400-500a	966	17	75	970
400-500b	935	15	55	970
400-625	1080	32	132	970
400-625a	996	27	110	970
400-625b	935	24	90	970
500-400	1200	12.5	75	970
500-400a	1073	10	55	970
500-500	1200	20	110	970
500-500a	1106	17	90	970
500-500b	1040	15	75	970
500-625	1200	32	160	970
500-625a	1106	27	132	970
500-625b	1040	24	110	970

安装说明

1.安装前应检查：基础的尺寸、位置、标高应符合设计要求；设备不应有缺件、损坏和锈蚀等情况，管口保护物和堵盖应完好；盘车应灵活，无阻滞、卡住现象，无异常声音。
2、出厂时已装配、调试完善的部件不应随意拆卸。
3、泵安装的找平找正。
水泵基础高出地面的高度应便于水泵安装，且不应小于0.1m。水泵运输到位置后，进行设备吊运安装，准确就位于已经做好的设备基础上，然后穿上地脚螺栓并带螺帽，底座底下放置垫铁，以水平尺初步找平，地脚螺栓内灌混凝土。
待混凝土凝固期满进行精平并拧紧地脚螺栓帽，每组垫铁以点焊固定，基础表面打毛，水冲洗后以水泥砂浆抹平。
4、管路安装应符合下列要求：
（1）管子内部和管端应清洗干净，密封面和螺纹不应损坏，相互连接的法兰端面或螺纹轴心线应平行、对中，不应强行连接。
（2）管路与泵连接后，不应再在其上进行焊接和气割，如需焊接或气割时，应拆下管路或采取必要的措施，防止焊渣进入泵内和损坏泵的零件。
（3）管路的配置宜按设备资料及设计图纸进行复检。
（4）每台水泵出水管上应装设阀门、止回阀和压力表；当水泵直接从室外给水管网抽水时，应在吸水管上装设阀门、止回阀和压力表，并应绕水泵设置装有阀门的旁通管。
（5）、水泵的隔振及防噪：在水泵进出水管上宜安装可曲挠橡胶接头或波纹管金属接头；管道支架宜采用弹性吊架、弹性托架；为创造良好的隔振效果，基础隔振、管道隔振和支架隔振三者必须配齐，其中隔振垫（减震器）的面积、层数、个数、型号和可曲挠接头的型号、数量必须按照计算结果选用及安装。减振器的型号、定位尺寸、选配数量等参数直接关系到水泵的稳定性和减振效果，该参数的确定必须是经过专业技术人员的精确核算确认。
水泵压出管道穿墙、楼板处，应采取防止固体传声措施。
（6）水泵调试要点
在电气控制确保安全灵敏可靠的前提下，进行水泵的单机试运转。
将泵出水管上阀件关闭，随泵启动运转再逐渐打开，并检查有无异常，电动机温升、水泵运转、压力表数值、接口严密程度是否符合要求等。

常见故障现象及处理方法

故障现象	可能产生的原因	排除方法
不出水	a、进出口阀门未打开，进出管路阻塞，流道叶轮阻塞。 b、电机运行方向不对，电机缺相转速很慢。 c、吸入管漏气。 d、泵没灌满液体，泵腔内有空气。 e、进口供水不足，吸程过高，底阀漏水。 f、管路阻力过大，泵选型不当。	a、检查，去除阻塞物 b、调整电机方向，坚固电机接线 c、拧紧各密封面，排除空气 d、打开泵上盖或打开排气阀排尽空气 e、停机检查、调整（并网自来水管和带吸程使用易出现此现象 f、减少管路弯道，重新选泵。
流量不足	a、先按1.原因检查。 b、管道、泵流产叶轮部分阻塞、水垢沉积、阀门开度不足 c、电压偏低 d、叶轮磨损	a、先按1.排除 b、去除阻塞物重新调整阀门开度。 c、稳压。 d、更换叶轮。
功率过大	a、超过额定流量使用。 b、吸程过高。 c、泵轴承磨损。	a、调节流量关小出口阀门。 b、降低 c、更换叶轮
杂音振动	a、管路支撑不稳。 b、液体混有气体。 c、产生汽蚀。 d、轴承损坏。 e、电机超载发热运行。	a、稳固管路 b、提高吸入压力、排气 c、降低真空度 d、更换轴承 e、搞整按5。
电机发热	a、流量过大、超载运行。 b、碰擦。 c、电机轴承损坏。 d、电压不足。	a、关小出口阀。 b、检查排除。 c、更换轴承。 d、稳压。
水泵漏水	a、机械密封磨损。 b、泵体有砂孔或破裂。 c、密封面不平整。 d、安装螺栓松懈。	a、更换。 b、焊补或更换。 c、修整。 d、坚固。

上一个： hbf/hbfx直联式不锈钢耐腐蚀离心泵
下一个： qby3新型气动隔膜泵qby3第三代气动隔膜泵

isg立式管道离心泵|百科-尊龙凯时人生就博官网登录

留言框

产品：

您的单位：

您的姓名：

联系电话：

常用邮箱：

省份：

详细地址：

补充说明：

验证码：
