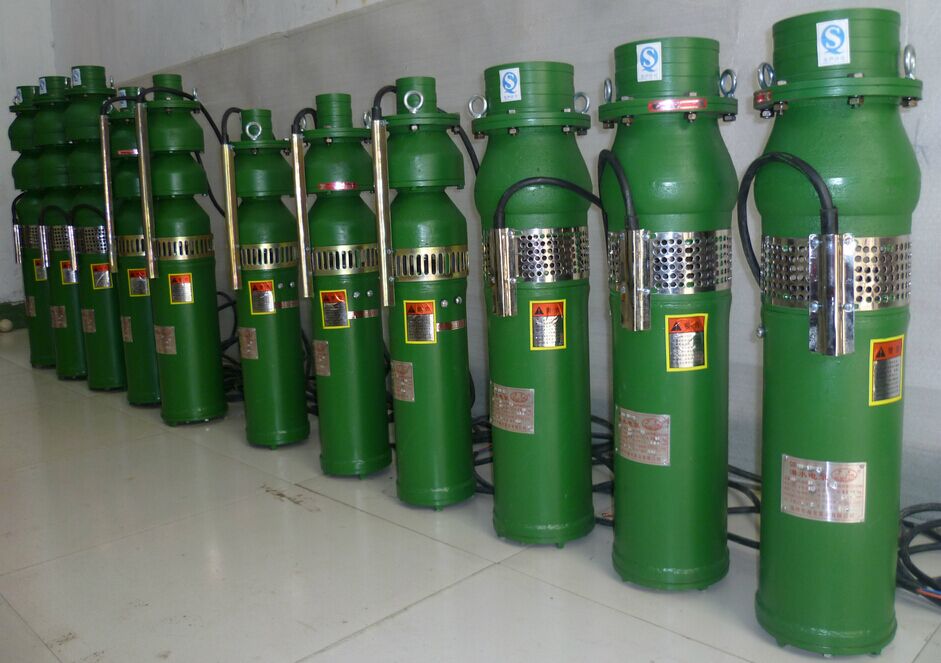

一、qs10-54/3-3充水式潜水电泵介绍
  qs型充水式潜水电泵(qs潜水泵)由水泵、电动机两大部分组成。水泵由叶轮、导叶（导流壳）、进水节、出水口等部件组成，叶轮的固定采用锥形套或键。潜水电机采用充水式结构，定子绕组和铁芯直接浸在水中，主要用于电机冷却及滑动轴承润滑，电机定子绕组采用耐水电磁线，有良好的耐水性能，转子为鼠笼结构。电机上端设有注水孔和排气孔，下端设有放水孔。电机下部装有止推轴承，承受泵轴向力及转子自重。转子轴伸端装有橡胶甩沙器和滑架油封，组成防沙机构，能有效防止泥沙进入电机。三相电动机分为滚动轴承和滑动轴承两种，滑动轴承采用优质石墨套和不锈钢推力盘，分别承受电泵工作时的径向力和轴向力，性能稳定，质量可靠，密封圈和防砂帽组成电动机的密封装置。
主要*性是：运行可靠、经久耐用、使用方便、功率大、故障少，维修费用低等。只要在电机中注满清水，即可正常运转。
二、qs10-54/3-3充水式潜水电泵用途
  qs10-54/3-3该系列电泵由于结构特殊，使用时对水源污染少，是一种机泵一体潜入水中运行的提水工具，可广泛应用于农田排灌、喷灌、井用提水、生活取水、工业及民用建筑的给排水系统，以及丘陵山区的引水、低洼地区的排水等场合。
规定流量为：6-250m3/h
规定扬程：3-144m
配带电动机功率为：0.75kw-11kw
三、qs10-54/3-3充水式潜水电泵使用条件
电泵在下列条件下应能连续正常工作：
1、介质温度不超过 25℃；
2、介质的ph值为在6.5－8.5之间;
3、含固体杂质的体积比不超过0.1%，粒度不大于0.2mm；
4、电源频率为50hz,电压为380v,电压波动范围为额定值的0.9－1.1倍；
5、潜水深度不少于0.5m。

四、qs充水式潜水电泵安装及说明
1、准备工作
  1）使用环境必须符合说明书中的条件。不应排灌泥水、大烘、氧水、石灰水等含有固体颗粒高的或腐蚀性大的水质。
  2）必须在推荐的扬程范围内正确选用。
  3）检查轴转动是否灵活，应无卡死点。
  4）打开排气和注水螺塞，向电机内腔注满清水。注意防止假满，上好螺塞，不应有漏水现象。
  5）用 500 伏兆欧表测量电机绝缘，应不低于 50兆欧;
  6）装好保护开关，瞬时启动电机（不超过 1 秒），看电机转向是否和标准相同；若相反，调换电源任意两个接头即可，试转向时，必须从泵出口灌入清水，待水从进水流出时方可启动。
  7）电泵配短电缆出厂，电泵的电缆接头应分别用普通胶布、亚敏胶粘带、塑料绝缘胶带包扎，保证水不能浸入接头。
  8）为确保安全，电泵在使用前，应安装好可靠的接地电缆线。
  9）准备吊绳、枕木或钢管二根，绑扎电缆用软铁丝或细绳索。
2、安装
  1）电泵在河塘里安装时，需用竹篓扎在电泵下端，用三角架或傍船、傍桥、傍码头吊放。周围杂草必须清除，切不可陷入泥中，造成温升过高而烧坏电机。
  2）电泵潜水深度不宜太深，以动水位以下 0.5-3 米为宜。
  3）电泵必须单独安装闸刀开关及启动保护器，保护器额定电流的旋转位置不得随意改变，以防失去保护作用。
3、使用
  1）用 500伏兆欧表测量电机饶组对地绝缘电阻值应不低于 5 兆欧。
  2）电泵启动后，观察仪表电流、电压是否符合额定范围，运转声音有无异常及震动发生。若不正常应及时解决。
  3）电泵运动过程中，要经常观察电压、电流、扬程，如发现下列情况之一应立即停止运行。
  a、在额定电压时电流超过额定值。
  b、额定扬程时，流量较正常情况下降较大。
  c、绝缘电阻低于 0.5 兆欧。
  d、泵间隙出水。
  e、电泵有异发声响或较大震动。
  f、保护开关频繁跳闸。
  4)停车即关闭电源，再启动时，须等 5 分钟或更长时间进行，以防电机升温过高。
五、qs充水式潜水电泵保养与维修
  1、力求电泵在正常工作情况下进行。
  2、电泵每运转 1000小时进行一次大检修。（在厂家维修点）保养检修项目是：
  a.拆下全部零件进行清洗。
  b.再换骨架油封及橡胶轴承。
  c.更换损坏零件。
  电泵无联轴承时拆装顺序是：
  电缆护罩 → 滤水网 → 出水口 → 导叶部件 → 叶轮 → 进水节部件 → 上导轴承座部件 → 下导轴承座部件 → 转子
  电泵有联轴承时拆装顺序是：
  电缆护罩 → 滤水网 → 进水节与导流壳连接螺栓 → 联轴器顶丝 → 将电机与水泵分离 → 取去联轴器
  水泵拆卸：锥形套(用拆装筒轻轻敲打) → 叶轮 → 导流壳 → 上导流壳
  电机拆卸：甩砂轮 → 进水节 → 上导轴承座 → 下导轴承座 → 转子
  3、对经常移动工作场所而使用的电泵，每用完一次，应拆下流水网，拧下注水及排气孔螺丝、灌满清水，再放开电机下部放水螺塞，对电机内腔进行清洗。
六、qs10-54/3-3充水式潜水电泵性能参数：
