ihf防爆氟塑料衬里离心泵产品介绍：
ihf型泵为单级单吸式氟塑料合金化工离心泵，是按标准设计并结合非金属泵的加工工艺设计生产的，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、无毒素分解、使用温度宽，输送介质温度为-85℃-200℃等优点。
ihf防爆氟塑料衬里离心泵产品特点:
ihf系列氟塑料衬里离心泵按标准设计,泵体采用金属外壳内衬聚全氟乙丙烯(f46);泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型,轴封采用外装式波纹管机械密封;静环选用99.9%(氧化铝陶瓷或氮化硅);动环采用四氟填充材料。其特点是耐腐耐磨密封性能*可靠。ihf型氟塑料离心泵产品用途: 本泵适用于输送任何浓度的各种酸、王水、强碱、强氧化剂、有机溶剂、还原剂等苛刻条件的强腐蚀性介质,是目前世界上耐腐蚀装备之一。它的zui大优点是结构先进合理、耐强腐蚀、密封性能严密可靠、工作稳定、噪声低、使用寿命长。

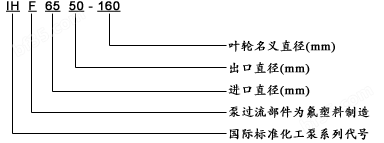

ihf氟塑料衬里离心泵型号意义：
ihf型氟塑料离心泵技术参数
流量：6.3～400m3/h 扬程：5～132m 转速：2900、1450r/min 功率：0.55～110kw 进口直径：50～200mm zui高工作压力：1.6mpa

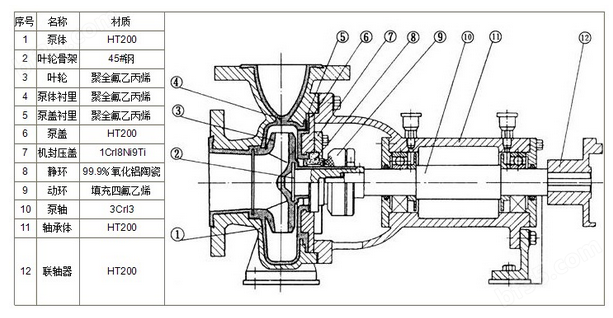

ihf型氟塑料离心泵结构图
ihf防爆氟塑料衬里离心泵性能参数表
型号 | 转速 (r／min) | 流量 | 扬程 (m) | 效率 (％) | 功率(kw) | 必需汽 蚀余量 (m) | 叶轮直径 (mm) | 重量 (kg) | ||
(m3／h) | (l／s) | 轴功率 | 电机功率 | |||||||
ihf32-25-125 |
2900
| 3.5 5 6.5 | 0.97 1.39 1.80 | 21 20 18 | 40 44 42 | 0.50 0.62 0.76 |
1.5
|
2.3
|
128
|
80
|
1450 | 1.75 2.5 3.25 | 0.49 0.69 0.90 | 5.25 5 4.5 | 37 40 38 | 0.068 0.085 0.105 | 0.75 | 2.3 | 128 | 75 | |
ihf32-25-125a |
2900 | 3.1 4.5 5.8 | 0.06 1.25 1.61 | 17.6 16 14.4 | 38 41 40 | 0.70 0.48 0.57 |
1.1
|
2.3
|
115
|
75
|
ihf32-25-160 |
2900
| 3.5 5 6.5 | 0.97 1.39 1.80 | 33 32 30 | 34 40 42 | 0.93 1.10 1.26 |
2.2
|
2.3
|
162
|
90
|
1450
| 1.75 2.5 3.25 | 0.49 0.69 0.90 | 8.25 8 7.5 | 30 38 40 | 0.13l 0.143 0.166 | 0.75 | 2.3 | 162 | 75 | |
工hf32-25-160a
|
2900
| 3.1 4.5 5.8 | 0.86 1.25 1.61 | 29 28 26 | 30 35 36 | 0.8l 0.97 1.14 |
1.5
|
2.3
|
152
|
80
|
ihf40-32-125 |
2900
| 4.4 6.5 8.3 | 1.22 1.80 2.31 | 21 20 18 | 40 45 43 | 0.63 0.79 0.95 |
2.2
|
2.5
|
128
|
90
|
1450 | 2.2 3.25 4.15 | 0.60 0.90 1.15 | 5.25 5 4.5 | 37 41 40 | 0.085 0.108 0.127 |
0.75
|
2.5
|
128
|
75
| |
ihf40-32-125a
|
2900
| 3.9 5.6 7.4 | 1.08 1.56 2.06 | 17.6 16 14.4 | 38 42 40 | 0.49 0.58 0.72 |
1.5
|
2.5
|
115
|
80
|
ihf40-32-160 |
2900
| 4.4 6.5 8.3 | 1.22 1.80 2.31 | 33 32 30 | 34 40 39 | 1.16 1.42 1.71 |
2.2
|
2.5
|
162
|
90
|
1450 | 2.2 2.5 3.25 | 0.60 0.90 1.15 | 8.25 8 7.5 | 33 36 37 | 0.14 0.15 0.18 | 0.75 | 2.5 | 162 | 75 | |
ihf40-32-160a
|
2900
| 3.9 5.6 7.4 | 1.08 1.56 2.06 | 29 28 26 | 32 38 37 | 0.96 1.23 1.41 |
1.5
|
2.5
|
152
|
80
|
工hf50-32-125
|
2900
| 8.8 12.5 16.3 | 1.08 1.56 2.06 | 21.5 20 17.5 | 45 54 53 | 1.15 1.26 1.47 |
2.2
|
3.0
|
128
|
90
|
1450
| 4.4 6.25 8.15 | 17 1.74 2.26 | 5.37 5 4.37 | 37 46 45 | 0.17 0.18 0.22 |
0.75
|
3.0
|
128
|
75
| |
ihf50-32-125a
|
2900
| 8 11 14.5 | 2.22 3.05 4.03 | 17 16 14 | 42 52 51 | 0.88 0.92 1.08 |
1.5
|
3.0
|
115
|
80
|
ihf50-32-160
| 2900 | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 33 32 30 | 41 48 47 | 1.93 2.27 2.84 |
4
|
3.0
|
160
|
120
|
1450 | 4.4 6.25 8.15 | 1.2 1.74 2.26 | 8.25 8 7.5 | 31 41 42 | 0.31 0.33 0.39 |
0.75
|
3.0
|
160
|
90
| |
ihf50-32-160a
|
2900
| 8.2 11.7 15.2 | 2.28 3.25 4.22 | 29 28 26 | 39 47 46 | 1.16 1.88 2.34 |
3
|
3.0
|
150
|
l00
|
ihf50-32-200 | 2900 | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 52 50 48 | 34 42 41 | 3.70 4.10 5.20 | 7.5 | 3.0 | 190 | 150 |
1450 | 4.4 6.25 8.15 | 1.2 1.74 2.26 | 13 12.5 12 | 25 33 36 | 0.62 0.65 0.74 | 1.5 | 3.0 | 190 | 100 | |
型号 | 转速 (r／min) | 流量 | 扬程
(m) | 效率
(％) | 功率(kw) | 必需汽 蚀余量 (m) | 叶轮 直径
| 重量
(kg) | ||
(m3／h) |
(1／s) |
轴功率 |
电机功率 | |||||||
ihf50-32-200a
|
2900
| 8.2 11.7 15.2 | 2.28 3.25 4.22 | 45 44 42 | 31 40 39 | 3.24 3.50 4.45 |
5.5
|
3.0
|
178
|
130
|
ihf50-32-250 |
2900
| 8.8 12.5 16.3 | 2.44 3.47 4.53 | 82 80 76 | 27 35 34 | 7.30 7.80 10 |
11
|
3.0
|
250
|
220
|
1450 | 4.4 6.25 8.15 | 1.2 1.74 2.26 | 20.5 20 19 | 20 27 30 | 1.22 1.26 1.40 | 2.2
| 3.0 | 250 | 100 | |
ihf50-32-250a
|
2900
| 8.2 11.7 15.2 | 2.28 3.25 4.22 | 7l 70 68 | 25 34 33 | 4.53 6.56 8.52 |
7.5
|
3.0
|
235
|
170
|
工hf65-50-l25 | 2900 | 17.5 25 3 | 4.86 6.94 9.0 | 21.5 20 17.5 | 56 64 63 | 1.83 2.13 2.42 | 3 | 3.5 | 128 | 100 |
1450 | 8.75 12.5 16 | 2.43 3.47 4.44 | 5.37 5 4.37 | 45 57 58 | 0.28 0.30 0.33 | 0.75 | 3.5 | 128 | 80 | |
ihf65-50-125a | 2900 | 15.6 22.3 29 | 4.33 6.19 8.1 | 17 16 14 | 53 62 61 | 1.36 1.57 1.79 | 2.2 | 3.5 | 115 | 90 |
ihf65-50-160 | 2900 | 17.5 25 32 | 4.86 6.94 9.0 | 33 32 27.5 | 50 59 57 | 3.15 3.69 4.20 | 5.5 | 3.5 | 160 | 145 |
1450 | 8.75 12.5 16 | 2.43 3.47 4.44 | 8.25 8 6.87 | 40 53 51 | 0.49 0.51 0.59 | 1.1 | 3.5 | 160 | 90 | |
ihf65-50-160a
|
2900
| 16.4 23.3 30.4 | 4.56 6.5 8.44 | 29 28 24 | 48 58 56 | 2.70 3.10 3.54 |
4
|
3.5
|
150
|
130
|
ihf65-40-200 |
2900 | 17.5 25 32 | 4.86 6.94 9.0 | 52 50 45.5 | 45 54 54 | 5.50 6.30 7.35 |
11
|
3.5
|
195
|
225
|
1450 | 8.75 12.5 16 | 2.43 3.47 4.44 | 13 12.5 11.4 | 36 46 47 | 0.86 0.93 1.05 | 1.5
| 3.5 | 195 | 100 | |
ihf65-40-200a | 2900 | 16.4 23.3 30.4 | 4.56 6.5 8.44 | 46 44 40 | 43 53 52 | 4.30 5.00 5.20 | 7.5 | 3.5 | 183 | 170 |
工hf65-40-250
|
2900
| 17.5 95 32 | 4.86 6.94 9.0 | 82 80 76 | 39 50 52 | 10.10 10.90 12.74 |
18.5
|
3.5
|
250
|
240
|
1450 | 8.75 12.5 16 | 2.43 3.47 4.44 | 20.5 20 19 | 32 42 44 | 1.52 1.62 1.88 | 3 | 3.5 | 250 | 130 | |
ihf65-40-250a
|
2900
| 16.4 23.3 30.4 | 4.56 6.5 8.44 | 71 70 68 | 36 48 50r- | 8.80 9.30 11.25 |
15
|
3.5
|
235
|
230
|
ihf80-65-125 |
2900
| 35 50 65 | 9.72 13.9 18.1 | 21.5 20 17 | 64 69 67 | 3.20 3.95 4.50 |
5.5
|
4.0
|
134
|
150
|
1450 | 17.5 25 32.5 | 4.86 6.9 9.0 | 5.37 5 4.25 | 54 64 62 | 0.47 0.53 0.6l | 1.1 | 4.0 | 134 | 90 | |
ihf80-65-125a
|
2900
| 31 45 58 | 8.6 12.5 16.1 | 17 16 14 | 62 68 67 | 2.30 2.88 3.30 |
4
|
4.0
|
120
|
130
|
ihf80-65-160
|
2900
| 35 50 65 | 9.72 13.9 18.1 | 33 32 27.5 | 60 68 67 | 5.24 6.41 7.27 |
11
|
4.0
|
165
|
220
|
型号 | 转速 (r／min) | 流量
| 扬程 (m) | 效率 (％) | 功率(kw) | 必需汽 蚀余量 (m) | 叶轮直 径(mm) | 重量 (kg) | ||
(m3／h) | (l／s) | 轴功率 | 电机功率 | |||||||
ihf80-65-160
|
1450
| 17.5 25 32.5 | 4.86 6.9 9.0 | 8.25 8 6.88 | 50 62 61 | 0.78 0.88 1.00 |
1.5
|
4.0
|
165
|
100
|
ihf80-65-160a | 2900 | 31 45 58 | 8.6 12.5 16.1 | 29 28 24 | 58 67 66 | 4.10 5.12 5.34 | 7.5 | 4.0 | 165 | 190 |
ihf80-50-200 | 2900 | 35 50 65 | 9.72 13.9 18.1 | 52 50 45.5 | 52 64 65 | 9.53 10.64 12.39 | 15 | 4.0 | 197 | 230 |
1450 | 17.5 2532.5
| 4.86 6.9, 9.0 | 13 12.5 11.38 | 51 59 58 | 1.21 1.44 1.74 | 3 | 4.0 | 197 | 130 | |
ihf80-50-200a
|
2900
| 31 45 58 | 8.6 12.5 16.1 | 46 44 40 | 50 63 62 | 7.35 8.56 10 |
11
|
4.0
|
185
|
220
|
ihf80-50-250 |
2900
| 35 50 65 | 9.72 13.9 18.1 | 82 80 72 | 40 50 51 | 19.40 21.80 25 |
30
|
4.0
|
248
|
400
|
1450
| 17.5 25 32.5 | 4.86 6.9 9.0 | 20.5 20 18 | 40 50 51 | 2.40 2.70 3.12 | 4 | 4.0 | 248 | 145 | |
ihf80-50-250a | 2900 | 31 45 58 | 8.6 12.5 16.1 | 71.5 70 63 | 39 50 51 | 15.40 17.60 19.90 | 22 | 4.0 | 232 | 310 |
ihf100-80-125 | 2900 | 70 100 130 | 19.4 27.8 36.1 | 23 20 14 | 70 75 65 | 6.26 7.26 7.63 | 11 | 5.0 | 136 | 220 |
1450 | 35 50 65 | 9.7 13.9 18.0 | 5.75 5 3.5 | 65 70 64 | 0.85 0.97 0.98 | 1.5 | 4.5 | 136 | 100 | |
ihf100-80-125a
|
2900
| 62.6 89 116 | 17.4 24.7 32.2 | 18 16 11 | 68 73 65 | 4.50 5.30 5.74 |
7.5
|
5.0
|
122
|
200
|
ihf100-80-160 |
2900
| 70 100 130 | 19.4 27.8 36.1 | 34 32 24 | 68 74 65 | 9.53 11.78 13.03 |
15
|
5.0
|
170
|
230
|
1450 | 35 50 65 | 9.7 13.9 18.0 | 8.5 8 6.5 | 60 68 67 | 1.35 1.60 1.69 | 2.2 | 4.5 | 170 | 110 | |
ihf100-80-160a
|
2900
| 65.4 93.5 121 | 18.2 26 33.6 | 32 28 21 | 66 73 65 | 8.60 9.30 10.6 |
11
|
5.0
|
159
|
220
|
ihf100-65-200 |
2900
| 70 100 130 | 19.4 27.8 36.1 | 52 50 42 | 64 72 71 | 15.50 18.91 20.94 |
30
|
5.0
|
210
|
400
|
1450
| 35 50 65 | 9.7 13.9 18.0 | 13 12.5 10.5 | 60 68 63 | 2.06 2.50 2.95 | 4 | 4.5
| 210
| 140 | |
ihf100-65-200a | 2900 | 65.4 93.5 121 | 18.2 26 33.6 | 46 44 37 | 63 71 70 | 13 15.02 17.40 | 22 | 5.0 | 197 | 310 |
ihf100-65-250
|
2900
| 70 100 130 | 19.4 27.8 36.1 | 87 80 68 | 62 69 68 | 26.60 31.60 35 |
45
|
4.0
|
255
|
450
|
1450 | 30 50 60 | 8.33 13.9 16.7 | 21.2 20 18.5 | 58 63 62 | 3.00 4.30 4.72 | 5.5 | 4.5
| 255 | 170 | |
ihf100-65-250a
|
2900
| 65.4 93.5 121 | 16.2 26 33.6 | 76.5 70 59 | 60 68 67 | 20.25 26.2 28 |
37
|
4.5
|
238
|
410
|
