zx系列zx自吸式清水离心泵它具有结构紧凑、操作方便、运行平稳、维修方便、效率高、寿命长、并有较强的自肿能力等特点。管道中不需安装底阀，工作前只需保留泵体内储有定量引液即可，因此简化了管路系统，以改善了劳动条件。

在线询价联系尊龙凯时官方入口

详细介绍

zx自吸式清水离心泵产品介绍：
zx型自吸式离心泵（又称清水自吸泵）是我厂技术研究所汲取国外同类自吸泵优化、改进后研制而成的节能自吸泵系列产品之一。该泵属自吸式离心泵，它具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长，并有较强的自吸能力等优点。管路中不需安装底阀，工作前只需保证泵体内储有定量引液即可。因此简化了管路系统，又改善了劳动条件。
zx型自吸离心泵过流部件材质：铸铁、不锈钢。

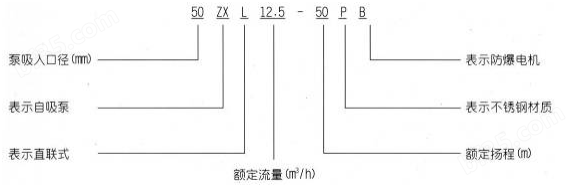

zx自吸式清水离心泵型号意义：

zx自吸式清水离心泵使用范围：
1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
2、zx自吸泵产品还可以做成不锈钢自吸泵，适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料（介质粘度≤100厘珀、含固量可达30%以下）。不同液体可以采用不同材质，分别于ht200、icr18nigti、ocr18nig、ocr17ni14m02、icr18ni12m02ti。
3、装上摇臂式喷头,又可将水冲到空中后,散成细小雨滴进行喷雾,是农场、苗圃、果园、茶园的良好机具。
4、如做成污水型的无堵塞自吸排污泵还可和任何型号、规格的压滤机配套使用,将浆料送带滤机进行压滤的配套泵种。
zx自吸式离心泵结构图和图片

zx型zx自吸式清水离心泵工作原理：
zx系列自吸泵采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸入室所存的液体及吸入管路中的空气一起吸入，并在叶轮内得以*混合，在离心力的作用，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘......。随着这个过程周而复始的进行下去，吸入管路中的空气不断减少，直到吸尽气体，完成自吸过程，泵便投入正常作业。在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70度时，可在冷却室处通过任意一只冷却液管接头，注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环，前密封环装在泵体上，后密封环装在轴承体上，当泵经长期运转密封环磨损到一定程度，并影响到泵的效率和自吸性能时，应给予更换。
zx自吸式清水离心泵性能参数表


型号	流量q		扬程 (m)	吸程 (m)	转速 (r/min)	自吸性能 (min/5m)	功率(kw)
型号	(m 3 /h)	(l/s)	扬程 (m)	吸程 (m)	转速 (r/min)	自吸性能 (min/5m)	轴功率	电机功率
25zx3.2-20	3.2	0.9	20	6.5	2900	1.9	0.46	1.1
25zx3.2-32	3.2	0.9	32	6.5	2900	1.8	0.8	1.5
40zx6.3-20	6.3	1.8	20	6.5	2900	1.9	0.87	1.5
40zx10-40	10	2.8	40	6.5	2900	1.5	2.7	4
50zx15-12	15	4.2	12	6.5	2900	2.4	1.1	1.5
50zx18-20	18	5	20	6.5	2900	1.9	1.8	2.2
50zx12.5-32	12.5	3.5	32	6.5	2900	1.5	2.1	3
50zx20-30	20	5.6	30	6.5	2900	1.5	2.6	4
50zx14-35	14	3.9	35	6.5	2900	1.5	2.7	4
50zx10-40	10	2.8	40	6.5	2900	1.5	2.7	4
50zx12.5-50	12.5	3.5	50	6.5	2900	1.4	4.3	5.5
50zxzx15-60	15	4.2	60	6.5	2900	1.3	6.2	7.5
50zx20-7.5	20	5.6	7.5	6.5	2900	1.3	9.8	11
65zx30-15	30	8.3	15	6.5	2900	2	1.9	3
65zx25-32	25	6.9	32	6	2900	1.5	4.4	5.5
80zx35-13	35	9.7	13	6	2900	3.4	1.9	3
80zx43-17	43	12	17	6	2900	1.8	3.1	4
80zx40-22	40	11.1	22	6	2900	1.9	4.4	5.5
80zx50-25	50	13.9	25	6	2900	1.5	5.2	7.5
80zx50-32	50	13.9	32	6	2900	1.5	6.8	7.5
80zx60-55	60	16.7	55	6	2900	1.5	15	18.5
80zx60-70	60	16.7	70	6	2900	1.2	20.1	22
100zx100-20	100	27.8	20	6	2900	1.8	7.8	11
100zx100-40	100	27.8	40	6	2900	1.8	16.3	22
100zx100-65	100	27.8	65	6	2900	1.8	27.7	30
100zx70-75	70	19.4	75	6	2900	1.8	24.3	30
150zx170-55	170	47.2	55	5	2900	1.8	39.2	45
150zx170-65	170	47.2	65	5	2900	1.3	46.3	55
150zx160-80	160	44.4	80	5	2900	1.2	53.6	55
200zx400-32	400	111.1	32	5	1450	2	52.1	55
200zx280-63	280	77.8	63	5	1450	1.5	73.9	90
200zx350-65	350	97.2	65	5	1450	1.5	97.2	110
250zx550-32	550	152.8	32	5	1450	2	72.3	75
250zx400-50	400	111.1	50	5	1450	2	80	90
250zx450-55	450	125	55	5	1450	2	102.1	110
250zx400-75	400	111.1	75	5	1450	1.5	125.6	132
300zx600-32	600	166.7	32	5	1450	2	79.2	90
300zx500-50	500	138.9	50	5	1450	2	104.6	110
300zx550-55	550	152.8	55	5	1450	2	117.6	132
