产品概述:
zw型自吸排污泵(自吸污水泵)是在反复研究国内外同类产品技术的基础上成功开发的一种结构新颖的产品,该泵集自吸和无堵塞排污于一体,采用轴向回流的形式,并通过泵体.叶轮流道的*设计,即可象一般自吸清水泵那样不需安装底阀和灌引水,又可吸排含大颗粒固体和长纤维杂质缠解。广泛应用于市政排污工程,河塘养殖粪便处理,沉淀废矿杂质,轻工、造纸、食品、化工、制药、电力、桨料和混合物等化工介质量想的杂质泵。
该泵与国内同类产品相比,具有结构简单,自吸性能好,(自吸高度可达5m),排污能力强,节能,维修方便(*可替代wq、qw潜污泵)等特点,在排污泵系列产品中属国内。各项指标居国内优先,达到好的水平。具有广阔的市场发展前景。
型号意义:
50-进口口径(mm)
zw-自吸式无堵塞排污泵
10-流量(m3/h)
20-扬程(m)
p-材质不锈钢
b-防爆电机
zw自吸无堵塞排污泵使用条件:
1、环境温度≤50℃,介质温度≤80℃特殊要求可达200℃
2、介质ph值铸铁材质为6--9级,不锈钢为2-13。
3、介质重度不超过1240千克/m3.
4、自吸高度不能超过规定值4.5-5.5米,吸入管长度为≤10米。
5、通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍.
自吸无堵塞排污泵产品特点:
1、采用双叶片叶轮结构,大大提高了污物的通过能力
2、机械密封采用新型磨檫副,并长期处入油室内运行;
3、整体结构紧凑、体积小、燥声小 节能,检修方便,方便用户更换;
4、自动控制柜可以根据所需液化变化,自动控制泵的超动与停止,不需人看管,使用极为方便;
5、可根据用户需要配备安装方式,它给安装、维修到来极大的方便,人可不必此为而进入污水坑;
6、能够在设计范围内使用,而保证电机不会过载;
7、该泵配上户外性电机,则无须建泵房,可直接安装与户外使用节省开支;
主要用途:
zw型自吸排污泵(自吸污水泵)适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水,污物,也可用于清水及带弱腐蚀性介质。
工作原理:
zw型自吸排污泵(自吸污水泵)主要由泵体, 叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。
泵的工作原理:泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向加流外混式系统。泵停止工作后,泵内腔已储有一定容积的液体。当泵起动时,有关当局内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。

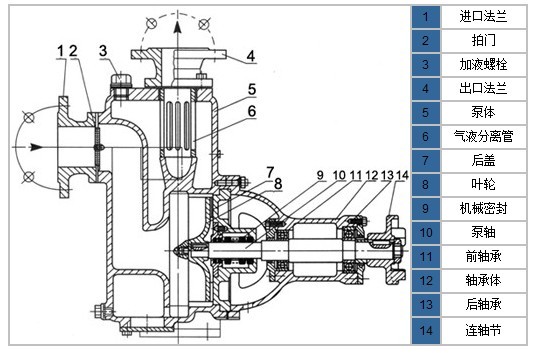

结构图:

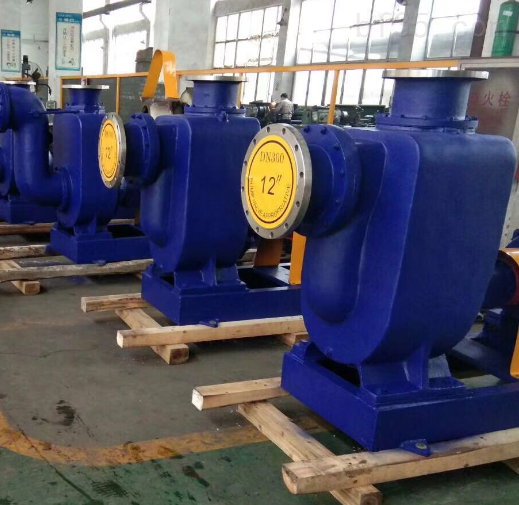

zw自吸无堵塞排污泵实物图
自吸无堵塞排污泵性能参数表:
型号 | 进出口径 (mm) | 流量 (m3/h) | 扬程 (m) | 电机功率 (kw) | 自吸高度 (m) |
25zw8-15 | 25×25 | 8 | 15 | 1.5-2p | 5 |
32zw10-20 | 32×32 | 10 | 20 | 2.2-2p | |
40zw20-15 | 40×40 | 20 | 15 | 2.2-2p | |
40zw15-30 | 15 | 30 | 3.0-2p | ||
50zw10-20 | 50×40 | 10 | 20 | 2.2-2p | |
50zw20-15 | 20 | 15 | 2.2-2p | ||
50zw18-22 | 18 | 22 | 3.0-2p | ||
50zw15-30 | 15 | 30 | 3.0-2p | ||
65zw30-18 | 65×50 | 30 | 18 | 4.0-2p | |
65zw20-30 | 20 | 30 | 5.5-2p | ||
65zw25-40 | 25 | 40 | 7.5-2p | ||
80zw40-16 | 80×65 | 40 | 16 | 4.0-4p | |
80zw65-25 | 65 | 25 | 7.5-2p | ||
80zw80-35 | 80 | 35 | 15.0-2p | ||
80zw50-60 | 50 | 60 | 22.0-2p | ||
80zw80-45 | 80 | 45 | 22.0-2p | ||
100zw80-20 | 100×80 | 80 | 20 | 7.5-4p | |
100zw100-15 | 100 | 15 | 7.5-4p | ||
100zw100-20 | 100 | 20 | 11.0-4p | ||
100zw100-30 | 100 | 30 | 22.0-2p | ||
100zw80-45 | 80 | 45 | 30.0-2p | ||
100zw80-60 | 80 | 60 | 37.0-2p | ||
100zw80-80 | 80 | 80 | 45.0-2p | ||
125zw120-20 | 125×125 | 120 | 20 | 15.0-4p | |
150zw200-15 | 150×150 | 200 | 15 | 15.0-4p | |
150zw200-20 | 200 | 20 | 22.0-4p | ||
150zw200-28 | 200 | 28 | 30.0-4p | ||
150zw400-25 | 400 | 25 | 55.0-2p | ||
150zw180-40 | 180 | 40 | 55.0-4p | ||
200zw280-12 | 200×150 | 280 | 12 | 22.0-4p | |
200zw300-18 | 300 | 18 | 37.0-4p | ||
200zw300-25 | 300 | 25 | 45.0-4p | ||
200zw280-28 | 280 | 28 | 55.0-4p | ||
250zw400-22 | 250×200 | 400 | 22 | 55.0-4p | |
300zw800-14 | 300×250 | 800 | 14 | 55.0-4p |
50zw10-20自吸无堵塞排污泵启动前的准备与运行:
◆检查自吸泵底座、联轴器、轴承等连接部位的紧固件有否松动?如有松动应固紧。
◆用手转动联轴器是否有卡带或异声等现象?
◆打开自吸泵上方的加水阀门,加入储液水不少于泵体容积的三分之二,关闭阀门。以后开机不需再灌引水。
◆接上电源试转一下,从电机端看,为顺时针转向。(严禁反转)
◆开机工作,观察否运行是否正常?若有异常现象,应找出原因,加以排除。
