不锈钢卧式多级离心泵chl/chlf-尊龙凯时人生就博官网登录

  • 更新时间：  2024-07-03
  • 产品型号：  chl/chlf
  • 简单描述
  • chl/chlf不锈钢卧式多级离心泵为非自吸型卧式多级离心泵（以下简称泵），具有高效率，低噪声耐轻度腐蚀及结构紧凑，外观美观，体积小，重量轻等特点。
    • 在线询价 联系尊龙凯时官方入口
详细介绍

不锈钢卧式多级离心泵用途及使用范围：

  chl/chlf为非自吸型卧式多级离心泵（以下简称泵），具有高效率，低噪声耐轻度腐蚀及结构紧凑，外观美观，体积小，重量轻等特点。
不锈钢卧式多级离心泵适用范围：
产品适用低粘度，中性，非baozha性，不含固体颗粒或纤维的液体，被输送的液体不能对泵的材料具有化学腐蚀性。（油或以油为主的液体可以用特殊型号的泵输送）；
空调系统的循环；
冷却系统；
水处理（水的净化）；
工业清洗系统；
液体的输送，循环和提升；
热水和冷水；
食品，饮料，农业等配料系统；
卧式轻型不锈钢多级离心泵运行条件：
介质温度：常温型－15℃~ 70℃；热水型－15℃~ 110℃；
流量范围：0.5~28m³/h;
zuei大压力：10bar;
介质酸碱度范围：ph5~9;
zuei高环境温度： 40℃；
zuei小进口压力：参照npsh曲线；
chl/chlf卧式轻型不锈钢多级离心泵型号意义：

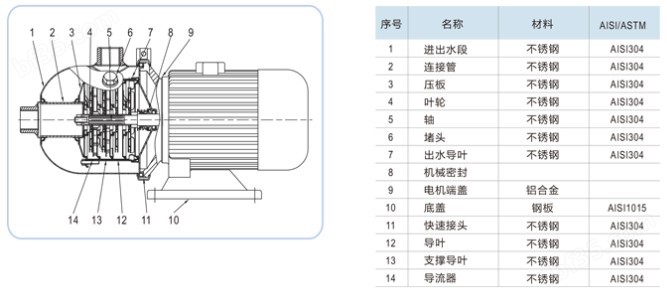

卧式轻型不锈钢多级离心泵结构图：

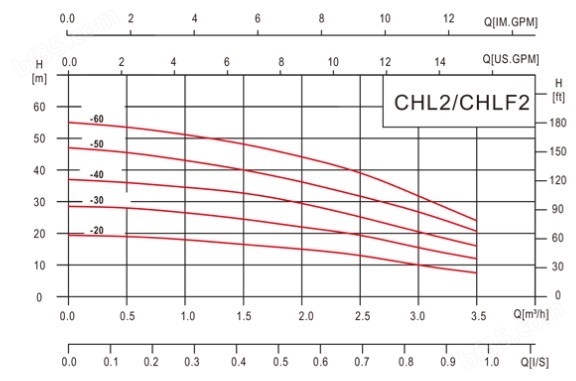

卧式轻型不锈钢多级离心泵性能曲线


chl/chlf不锈钢卧式多级离心泵性能表

型号

扬程(m)

流量(m3/h)

电机功率(kw)

转速(r/min)

chl2-20

14

2

0.37

2900

chl2-30

21

2

0.55

2900

chl2-40

28

2

0.55

2900

chl2-50

35

2

0.55

2900

chl2-60

42

2

0.75

2900

chl4-20

15

4

0.55

2900

chl4-30

22

4

0.75

2900

chl4-40

30

4

0.75

2900

chl8-10

8.5

8

0.75

2900

chl8-20

17

8

0.75

2900

chl8-30

25.5

8

1.1

2900

chl8-40

34

8

1.5

2900

chl8-50

42.5

8

2.2

2900

chl12-10

9.5

12

0.75

2900

chl12-20

19.5

12

1.2

2900

chl12-30

29.5

12

1.8

2900

chl12-40

39.5

12

2.4

2900

chl12-50

50

12

3

2900

chl16-10

10

16

1.1

2900

chl16-20

21

16

2.2

2900

chl16-30

32

16

3

2900

chl20-10

9.5

20

1.1

2900

chl20-20

21

20

2.2

2900

chl20-30

33

20

4

2900

chlf(t)2-20

14

2

0.37

2900

chlf(t)2-30

21

2

0.55

2900

chlf(t)2-40

28

2

0.55

2900

chlf(t)2-50

35

2

0.55

2900

chlf(t)2-60

42

2

0.75

2900

chlf(t)4-20

15

4

0.55

2900

chlf(t)4-30

22

4

0.55

2900

chlf(t)4-40

30

4

0.75

2900

chlf(t)4-50

38

4

1.1

2900

chlf(t)4-60

45

4

1.1

2900

chlf(t)8-10

8.5

8

0.75

2900

chlf(t)8-20

17

8

0.75

2900

chlf(t)8-30

25.5

8

1.1

2900

chlf(t)8-40

34

8

1.5

2900

chlf(t)8-50

42.5

8

2.2

2900

chlf(t)12-10

9.5

12

0.75

2900

chlf(t)12-20

19.5

12

1.2

2900

chlf(t)12-30

29.5

12

1.8

2900

chlf(t)12-40

39.5

12

2.4

2900

chlf(t)12-50

50

12

3

2900

chlf(t)16-10

10

16

1.1

2900

chlf(t)16-20

21

16

2.2

2900

chlf(t)16-30

32

16

3

2900

chlf(t)16-40

43

16

4

2900

chlf(t)20-10

9.5

20

1.1

2900

chlf(t)20-20

21

20

2.2

2900

chlf(t)20-30

33

20

4

2900

chlf(t)20-40

44.5

20

4.4

2900

卧式轻型不锈钢多级离心泵性能表格：

型号

chl2

chdf2

chl4

chdf4

chl8

chdf8

chl16

chdf16

额定流量（m3/h）

2

4

8

16

流量范围（m3/h）

1～3.5

1.5～8

5～12

8～22

大压力（bar）

5.5

4

5

4

电机功率（kw）

0.37～0.75

0.37～0.75

0.75～2.2

2.2～3

温度范围（℃）

-15～ 110

大效率（%）

46

59

64

70

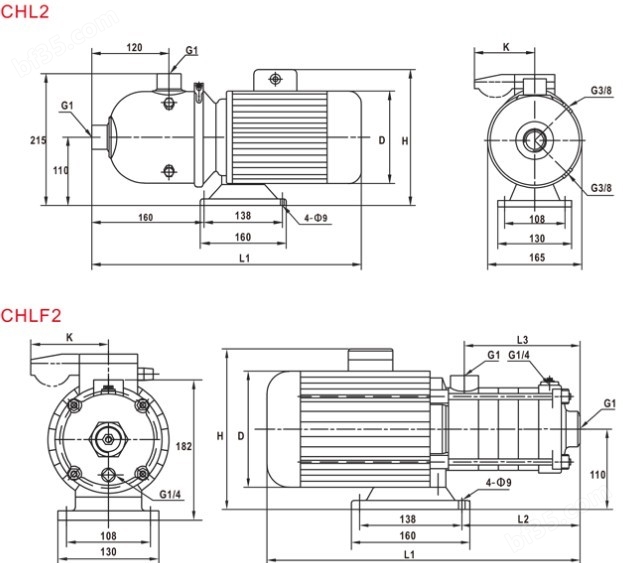

卧式轻型不锈钢多级离心泵安装尺寸图：

chl型卧式轻型不锈钢多级离心泵维修与保养：
1、进水管路必须高度密封，不能漏水、漏气。
2、禁止泵在汽蚀状态下长期运行。
3、禁止泵在大流量运行时，电机超电流长期运行。
4、定时检査泵运行中电机电流值，尽量使泵在设计工况范围内运行；
5、泵在运行过程中应有专人看管，以免发生意外。
6、泵每运行500小时应对轴承迸行加油。
7、泵迸行长期运行后，由于机械磨损，使机组噪声及振动增大时，应停车检査，必要时可更換易损零件及轴承，机组大修期一般为一年。
机械密封维护与保养
1、机械密封润滑应清洁无固体颗粒。
2、严禁机械密封在干磨惰况下工作。
3、起动前应盘动泵(电机)几圈，以免突然起动造成密封环断裂损坏。
