一、概述：
qby型隔膜泵是一种新型输送机械，是目前国内颖的一种泵类。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的 wlldenpvmps、美国的mariowpumps相近.本厂目前已形成系列化生　产，共有八种规格直径：￠10mm3/8"、￠15mm1/2"、￠25mm1"、￠40mm11/2"、￠50mm2"、￠65mm21/2"、￠80mm3"、￠
100mm4"。四种材质、铝合金、不锈钢、工程塑料、铸铁气动泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。
铸铁隔膜泵自1986年投产以来，已被国内一千多家石油、化工、电子、陶纺织系统单位采用，安置在种特殊场合，用来抽送各种常规泵不能抽吸的介质，均取的了满意的效果。

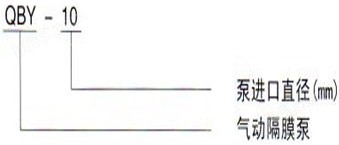

二、型号意义：


三、性能参数：

四、工作原理：

在隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜片，联杆将两块隔膜结成一体，压缩空气从泵的进气接头进入配气阀3后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

五、主要特点：
1、不需灌引水，吸程高达7m，扬程达50m，出口压力≥6kgf/cm2。
2、流动宽敞，通过性能好，允许通过zui大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微。
3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7kgf/cm2之间)。
4、无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工作介质*隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质，不会造成环境污染和危害人身安全。
5、不*电，在易燃、易爆场所使用安全可靠。
6、可以浸没在介质中工作。
7、作用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，不旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又有自动启动运行。
8、结构简单、易损件少，该气动隔膜泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。
9、可输送较粘的液体(粘度在1万厘泊以下)。
10、无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。


六、主要用途：
1、吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后，用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、吸各种污水。
8、用泵为油轮，驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体zui高可耐150℃。
16、作为各种固液体分离设备的前级送压装置。
