tswa卧式多级离心泵供输送不含固体颗粒的清水及物理化学性质似于水的液体之用。主要用于高压给水、高层建筑给水，也可用于厂矿给排水。泵的流量从10~155 m3/h，扬程范围为15~300m,配套功率范围2.2~200kw，口径范围为50~150mm。

详细介绍

一、卧式多级离心泵产品概述:

tswa卧式多级离心泵供输送不含固体颗粒的清水及物理化学性质似于水的液体之用。主要用于高压给水、高层建筑给水，也可用于厂矿给排水。泵的流量从10~155 m3/h，扬程范围为15~300m,配套功率范围2.2~200kw，口径范围为50~150mm。

tswa型介质使用温度不超过80℃。

二、卧式多级离心泵产品特点：

1、泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；

2、泵的转子部件由两端的滚动轴承支撑，泵运行平稳；

3、泵的进口为水平方向，出口为垂直向上布置，简化管路；

4、泵的电机为卧式结构，便于维修。

三、卧式多级离心泵产品用途：

tswa型卧式多级离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。

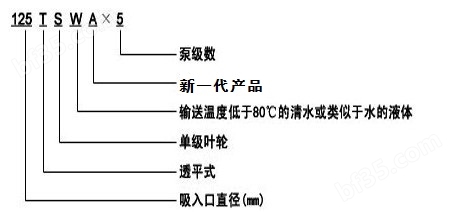

四、tswa卧式多级离心泵型号意义：

五、卧式多级离心泵使用条件：

1、适于输送清水及物理化学性质类似于清水的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm

2、介质温度：-15℃~80℃；

3、工作压力：系统压力≤3.0mpa;（即：系统压力=入口压力泵工作时的压力≤3.0mpa）

4、周围环境温度应低于40℃,相对湿度低于95%;

5、由于本型泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。

注：如介质带有细小颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。

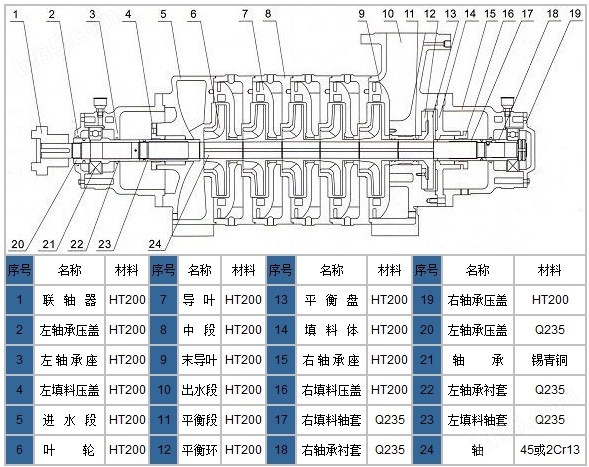

六、卧式多级离心泵结构示意图：

七、卧式多级离心泵结构说明：

1、tswa卧式多级离心泵为多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等口径，用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足;

2、tswa卧式多级离心泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理；

3、tswa卧式多级离心泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮*的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声低、振动小；

4、进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封，为防止液体从两端主轴泄漏，设软填料轴封，同时在轴上装有橡胶挡水圈、o型橡胶密封圈，以防水是入轴套腔内；

5、为防止中段和导叶磨损，特设叶轮密封环及导叶套等易损零件，当叶轮与这些易损件之间的间隙超过规定值时应予以列换；

6、tswa卧式多级离心泵与电动机同时装在公用的铸铁底座上，其扭矩通过弹性联轴器来传递。

八、卧式多级离心泵安装尺寸图：

九、卧式多级离心泵性能参数表：

十、tswa卧式多级离心泵曲线型普图：

十一、卧式多级离心泵常见故障与处理方法：

卧式多级离心泵常见故障	卧式多级离心泵原因	卧式多级离心泵尊龙凯时人生就博官网登录的解决方案
1、泵不吸水，压力表指针剧烈摆动。	灌注引水不够，管路与仪表连接处漏气。	检修底阀是否漏水，在灌足引水，拧紧或修回漏气处。
2、水泵不出水，真空表表示高度真空。	底阀没有打开或已堵塞，吸水管路阻力太大，吸水高度过高。	检查底阀，更换水管，降低吸水高度。
3、压力表有压力，但仍不出水。	出水管阻力太大，旋转方向不对，叶轮堵塞，泵转速不足。	检查或缩短水管。检查电机，清除叶轮内的污物，增加泵转速。
4、流量低于设计要求。	水泵堵塞，密封环磨损过多，转速不足。	清洗水泵及管路，更换密封环，增加泵转速。
5、泵消耗功率过大。	填料压盖太紧，并发热，叶轮有磨损，泵流量增大。	调整填料压盖松紧程度，检查泵轴是否弯曲，更换叶轮，增加出水阻力，降低流量。
6、泵内声音反常，泵不出水。	吸水管阻力过大，吸入管路漏气，输送的液体温度过高。	检查吸入管和底阀，堵塞漏气处、减少吸水高度，降低水温。
7、水泵振动，轴承过热。	电机与泵不同心，轴承缺油或磨损。	调整电机轴与泵轴的同轴度，加油或更换轴承。
