更新时间： 2024-04-01
产品型号： g105-1
简单描述
g型单螺杆泵结构紧凑，体积小，维修简便。对介质的适应性强，流量平稳，压力脉动小，自吸能力高。工作温度可达120℃，如果需输送120℃-350℃高温介质，可定做。广泛用于食品、冶金、造纸、印染、化工、化肥、制药等工业部门。

在线询价联系尊龙凯时人生就是博官网登录

详细介绍

g型单螺杆泵概述：

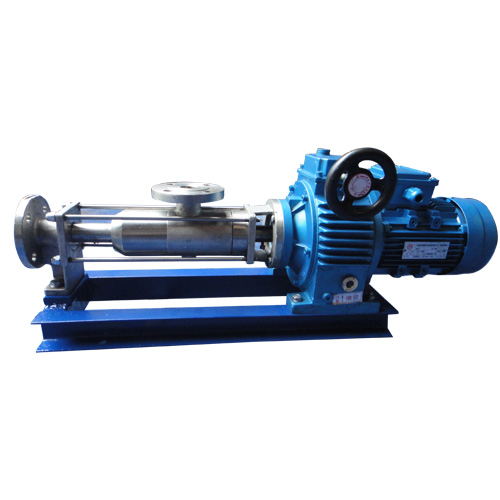

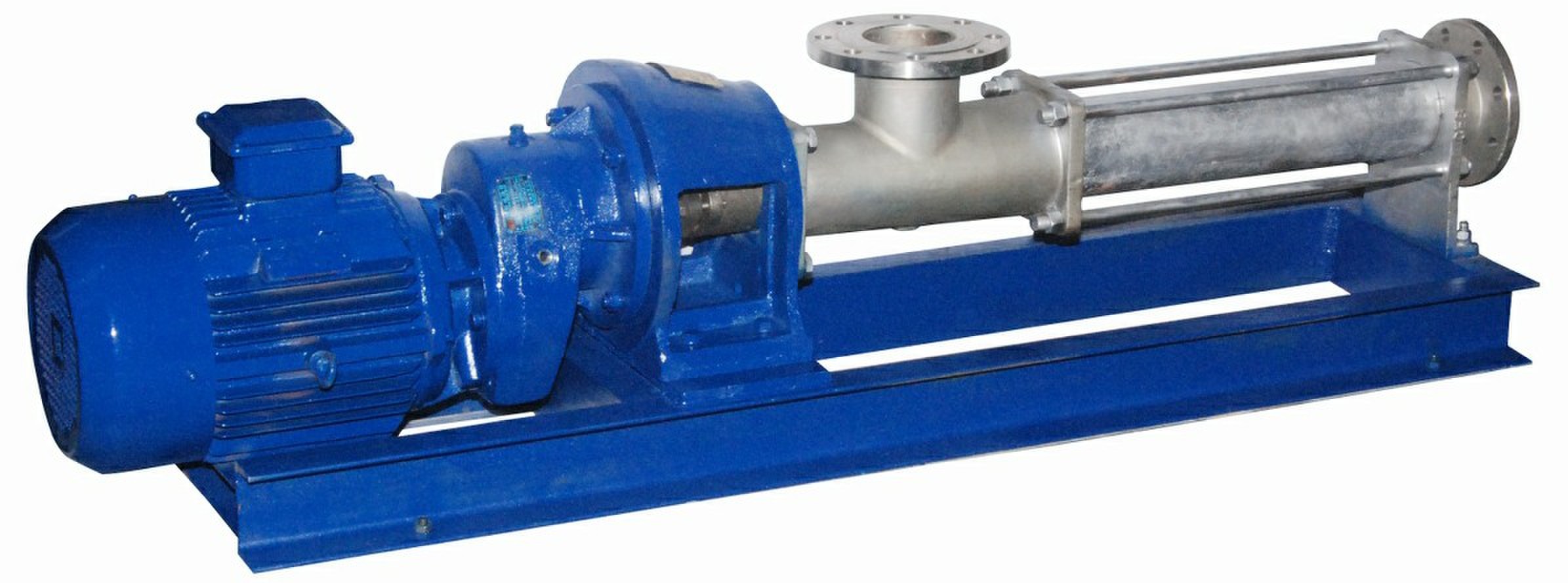

普通型不锈钢螺杆泵	调速型不锈钢螺杆泵

g型单螺杆泵主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。采用无毒无味的食用橡胶，工作温度可达120摄氏度，如果采用高温120摄氏度—350摄氏度时可同本单位。由于该二部件的特殊几何开头分别形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低，容积保持不变。压力稳定，因而不会产品涡流和搅动。每级泵的输出压力为0.6mpa—1.2mpa，扬程60m—120m(清水)。

g型单螺杆泵工作原理：
g型单螺杆泵属于转子式容积泵，它是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。它是一种内啮合的密闭式螺杆泵，主要工作部件由具有双头螺旋空腔的衬套(定子)和在定子腔内与其啮合的单头螺旋螺杆(转子)组成。当输入轴通过万向节驱动转子绕定子中心作行星回转时，定子 — 转子副就连续地啮合形成密封腔，这些密封腔容积不变地作匀速轴向运动，把输送介质从吸入端经定子 — 转子副输送至压出端，吸入密闭腔内的介质流过定子而不被搅动和破坏。

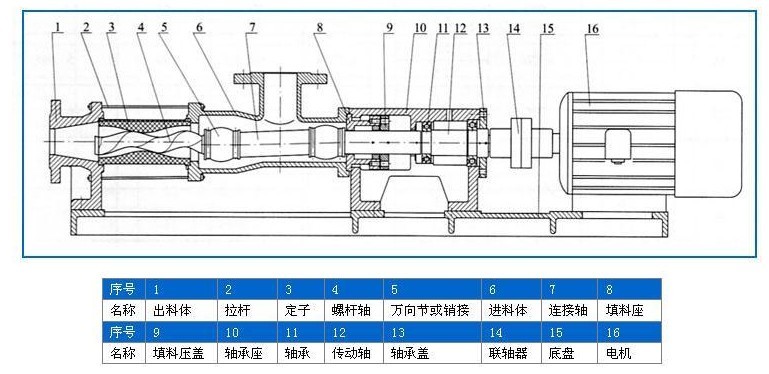

不锈钢食品卫生级螺杆泵结构图：

g型单螺杆泵应用：
环境保护‘工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送，特别使用于油水分离器
板框压滤机设备等。

船舶工业：轮底清洗、油水、油渣、油污水等戒指输送。
石油工业：输送原油、原油与水的混合物、煤田气和水的混合物、往地层内灌注聚合物等。
医药、日化：各种粘稠浆、乳化液、各种软膏化装品。
食品罐头行业：各种粘稠淀粉、浓酒糟、粮食制品渣、各种酱类、浆类、固体物浆液。
建筑行业：水泥沙浆、石灰浆、涂料、糊状体的喷涂。
采矿行业：矿井内的固体颗粒、地下水、污浆水。
化学行业：各种悬浮液、油脂、各种胶体浆、各种粘合剂。
印刷、造纸：高粘度油墨、墙纸的pvc高分子塑料糊和各种浓度的纸浆，短纤维浆料。
工业锅炉、电厂：水煤浆输送。

不锈钢食品卫生级螺杆泵技术选型：

sun, arial, helvetica, sans-serif; letter-spacing:normal; margin:0px; padding-bottom:0px; padding-left:0px; padding-right:0px; padding-top:0px; text-indent:0px; text-transform:none; white-space:normal; widows:1; width:550px; word-spacing:0px">

型号	转数 (r/min)	流量 (m3/h)	压力 (mpa)	扬程 m	电机功率 (kw)	必需汽蚀余量 (m)	进口法兰通径 (mm)	出口法兰通径 (mm)	允许颗粒直径 (mm)	允许纤维长度 (mm)
g10-1	960	0.1	0.8	80	0.55	4	dn25	dn25	0.8	15
g10-2	960	0.1	1.6	160	0.55	4	dn25	dn25	0.8	15
g13-1	960	0.4	0.6	60	0.55	4	dn25	dn25	0.8	15
fg13-2	960	0.4	1.2	120	0.55	4	dn25	dn25	0.8	15
fg15-1	960	0.8	0.6	60	0.75	4	dn25	dn25	1	20
g15-2	960	0.8	1.2	120	0.75	4	dn25	dn25	1	20
g20-1	960	1.2	0.6	60	0.75	4	dn25	dn25	1.5	25
g20-2	960	1.2	1.2	120	1.1	4	dn25	dn25	1.5	25
g25-1	960	2	0.6	60	1.5	4	dn32	dn25	2	30
g25-2	960	2	1.2	120	2.2	4	dn32	dn25	2	30
g30-1	960	5	0.6	60	2.2	4	dn50	dn40	2.5	35
g30-2	960	5	1.2	120	3.0	4	dn50	dn40	2.5	35
g35-1	960	8	0.6	60	3.0	4	dn65	dn50	3	40
g35-2	960	8	1.2	120	4.0	4	dn65	dn50	3	40
g40-1	960	12	0.6	60	4.0	4	dn80	dn65	3.8	45
g40-2	960	12	1.2	120	5.5	4	dn80	dn65	3.8	45
g50-1	960	20	0.6	60	5.5	4．5	dn100	dn80	5	50
g50-2	960	20	1.2	120	7.5	4．5	dn100	dn80	5	50
g60-1	960	30	0.6	60	11	5	dn125	dn100	6	60
g60-2	960	30	1.2	120	15	5	dn125	dn100	6	60
g70-1	720	45	0.6	60	11	5	dgn150	dn125	8	70
g70-2	720	45	1.2	120	15	5	dn150	dn125	8	70
g85-1	720	65	0.6	60	15	5	dn150	dn150	10	80
g85-2	720	65	1.2	120	18.5	5	dn150	dn150	10	80
g105-1	720	145	0.6	60	22	5	dn200	dn200	15	110
g105-2	720	145	1.2	120	30	5	dn200	dn200	15	110
g135-1	720	350	0.6	60	37	5	dn250	dn250	20	150
g135-2	720	350	1.2	120	45	5	dn250	dn250	20	150

g型螺杆泵安装要求：
单螺杆泵在使用前，必须先确定操作方向，不得反转，严禁在无介质情况下空运转，以免损坏定子。单螺杆泵新安装或关机几天，不应马上启动，应先向g单螺杆泵注入量的机油，然后管子钳板运动的几转后才可以使用。
单螺杆泵输送高粘度或含颗粒及腐蚀性介质，应用水或溶剂清洗，防止阻塞，以免下次起动困难；单螺杆泵使用过程中轴承箱应定期加润滑油，发现轴端有渗流时，要及时处理或更换油封，在冬季应排队积液，防止冻裂；单螺杆泵在运行中如发生异常，应立即停车检查原因，排除故障。
